愛默生EMU10MA觸摸屏監控模塊
編輯：愛默生模塊,直流屏監控,愛默生監控 發布日期：2021-02-07
1、概述
為了積極參與中國智能電網建設，滿足數字化變電站對電源設備的要求，西安廣深電氣有限公司多年開發和設備網上運行經驗，結合電子器件、工藝、以及 IT等技術發展，開發出新一代 UtilitySure系列產品，提供完整的電力自動化電源系統解決方案?？捎糜陔娏Α⒁苯?、石化、軌道交通、機場、礦山、樓宇等領域，為電廠、變電站、用戶變電所等的綜合自動化系統、通信和網絡系統提供穩定可靠的直流、交流電源。
EMU10MA 監控模塊是 UtilitySure 系列產品之一，可以與整流模塊、DC-DC 模塊、逆變模塊以及其它數據采集模塊，組成電力自動化電源系統，實現電源系統的人機界面交互操作、各功能單元的設置和協調運行、系統運行狀態的監測、運行數據的上傳下達，以及智能化電池管理。EMU10MA 監控模塊組成的系統具備遠程管理功能，可選擇通過 Modbus、CDT91 規約和綜合自動化系統通訊上報數據，用于電站實現無人職守。
EMU10MA是 EMU10直流屏監控模塊的后臺通訊規約升級版本，它除了完成 EMU10所有監控功能外，還可以選擇使用 IEC61850通信規約向綜合自動化系統上報數據。
本文主要介紹 EMU10MA監控模塊及其組成系統的功能特點、安裝設計以及調試方法，用以指導用戶如何使用 EMU10MA進行系統的設計、生產、調試和運行。
2、系統組成

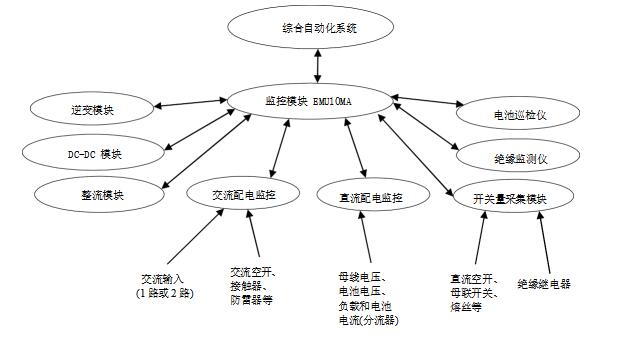

EMU10MA監控系統包括電源模塊內部的監控電路，主監控模塊（EMU10）MA、配電監控單元（EAU01、EDU01和EGU01）和絕緣監測儀（JYM-II和JYM-S2，或者EDU01和EGU01），以及電池巡檢儀（EBU01、EBU02）等設備，如下圖所示。
圖1 EMU10MA 監控系統組成
2.1 系統最大配置
系統最大配置見下表。
表1 EMU10MA 監控系統滿配置
|
部件
|
推薦型號
|
滿配置數量
|
備注
|
|
監控模塊
|
EMU10
|
1
|
必配
|
|
整流模塊
|
UtilitySure 系列整流模塊
|
32
|
必配
|
|
交流配電監控模塊
|
EAU01
|
2
|
必配
|
|
直流配電監控模塊
|
EDU01
|
2
|
必配
|
|
通用配電監控模塊
|
EGU01
|
19
|
必配
|
|
DC-DC 變換模塊
|
EC4820/M
|
8
|
選配
|
|
逆變模塊
|
UBI3kVA-220F
|
2
|
選配
|
|
絕緣監測儀主機
|
JYM-II 或 EDU01
|
1
|
選配
|
|
絕緣監測儀從機
|
JYM-S2 或 EGU01
|
16
|
選配
|
|
電池巡檢儀
|
EBU01 或 EBU02
|
10
|
選配
|
2.2 系統監測內容
1）模擬量監測
表2 系統監測的模擬量
|
序號
|
信號名稱
|
數量
|
輸入范圍
|
可顯示范圍
|
誤差
|
備注
|
|
1
|
交流電壓
|
2 路
|
市電輸入
|
0～500V
|
±2％
|
交、直流電壓分別由
EAU01 和EDU01 直接完成信號采集
|
|
2
|
母線電壓
|
2 段
|
0～320Vdc
|
0～320V
|
±1.0V
|
|
|
3
|
電池組電壓
|
2 組
|
0～320Vdc
|
0～320V
|
±1.0V
|
|
|
4
|
負載電流
|
2 路
|
0～75mV 差分信號
|
0～3000A
|
±1.0％分流器
滿量程
|
由EDU01 配合分流器器使用，系統必須配置兩個分流器分別測試電池電流和負載電流
|
|
5
|
電池電流
|
2 路
|
0～±75mV 差分信號
|
－3000A～＋
3000A
|
±1.0％分流器
滿量程
|
|
|
6
|
電池溫度
|
1～28 路
|
248uA～348uA 電流信號
|
－25℃～＋75℃
|
±2℃
|
由 EBU01 或 EGU01 配合MONI01ZSL 溫度傳感器完成測量，每個 EBU01 最多可以測量 2 路溫度，每個EGU01 最多可以測量28 路溫度
|
|
7
|
單體電池電壓
|
216 節
|
0.100～16.500V
|
0.100～16.500V
|
±0.2％
|
由多個 EBU01 可以測量?jī)?/span>組電池，每組 108 節
|
|
8
|
饋電支路絕緣電阻及電容
|
384 路或
448 路
|
參見 JYM-II 或 EGU01 絕緣監測儀技術指標
|
使用 JYM-II、JYM-S2，可以檢測兩段獨立母線，一個EMU10MA 監控模塊可以監測 384(24*16)支路絕緣數據；如果使用 EDU01 和EGU01 作為絕緣監測儀， 一個EMU10 監控模塊可監測 448(28*16)支路絕緣
|
||
|
注：誤差只是采集器采樣誤差，不包含信號變送器（如分流器）本身的轉換誤差。
|
||||||
2）開關量監測
|
序號
|
信號名稱
|
狀態
|
備注
|
|
1
|
交流空開跳閘告警信號
|
常開或常閉（可設置）
|
通過 EAU01 或 EGU01 采集
|
|
2
|
交流接觸器工作狀態信號
|
常開
|
|
|
3
|
防雷器故障信號
|
常開或常閉（可設置）
|
|
|
4
|
饋出支路空開狀態
|
常開或常閉（可設置）
|
|
|
5
|
母線聯絡開關狀態
|
常開
|
|
|
6
|
充電機輸出熔絲通斷狀態
|
常閉
|
|
|
7
|
絕緣繼電器告警狀態
|
常開
|
|
|
8
|
電池熔絲通斷狀態
|
常閉
|
除直接檢測的開關量外還有大量狀態量、告警量通過 EMU10 計算獲得，如母線過欠壓等信息。
3）輸出信號
表3 系統輸出信號
|
序號
|
信號名稱
|
數量
|
備注
|
|
1
|
聲音告警信號
|
1
|
12Vdc 驅動電壓，驅動電流小于 80mA, 內置短路保護
|
|
2
|
指示燈告警信號
|
1
|
12Vdc 驅動電壓，驅動電流小于 80mA, 內置短路保護
|
|
3
|
告警干接點輸出
|
8
|
包括 7 個可定義故障干接點，1 個監控自身故障干接點。接點容量：30Vdc/3A
|
3、系統功能
表4 系統功能
|
序號
|
名稱
|
內容
|
備注
|
|
1
|
電池管理
|
根據用戶設置的均浮充轉換參數，對電池進行自動均浮充管理、限流充電管理、溫度補償、電池核容測試
|
電池測試分為手動核容測試和自動測試，使用自動測試功能可對電池進行在線活化
|
|
2
|
電池均充保護
|
根據用戶設置的自動均充保護時間，完成對電池的均充保護
|
手動均充和自動均充的保護時間不同，需要分別設置
|
|
系統異常時均充自動轉浮充
|
系統有嚴重故障時自動轉浮充
|
||
|
3
|
告警
|
饋出支路空開跳閘告警
|
通過 EGU01 開關量模塊檢測
|
|
電池熔絲斷、充電機輸出熔絲斷，絕緣繼電器告警
|
通過 1#EGU01 開關量模塊檢測
|
||
|
母線絕緣下降告警，支路絕緣下降告警
|
通過 JYM-2 或 EDU01、EGU01 絕緣從機檢測
|
||
|
配電監控（EAU01、EDU01），開關量采樣盒（EGU01）、整流模塊、電池檢測儀、絕緣監測儀、DC/DC 模塊、DC/AC 模塊通訊中斷告警
|
通過 CAN 或 RS485 通信檢測
|
||
|
交流過欠壓、缺相、停電、交流空開跳閘、交流防雷異常告警
|
通過 EAU01 檢測
|
||
|
母線、電池電壓過欠壓告警，浮充過壓告警
|
通過 EDU01 檢測
|
||
|
電池充電過流告警 ，電池組溫度異常告警
|
電池充電過流通過 EDU01 檢測；溫度可通過EGU01 檢測，也可通過 EBU01 檢測
|
||
|
電池單體過欠壓告警
|
通過 EBU01 檢測
|
||
|
整流模塊、逆變模塊、DC/DC 模塊保護、故障告警,絕緣監測儀、電池檢測儀等設備故障告警。
|
通過 CAN 或 RS485 通信檢測
|
||
|
4
|
后臺通信
|
與后臺監控實現 RS232/RS485 通訊。通訊規約為MODBUS、CDT91 協議中的一種，用戶可根據需要現場選擇所需協議
|
通信協議點表可以通過U 盤在不同監控模塊之間導出、導入、復制
|
|
IEC61850 協議
|
EMU10 軟件版本在 V2.0 以上支持
|
||
|
5
|
程序升級及導
入、導出數據
|
用 U 盤可以升級應用程序，也可以導入、導出配置文件
|
U 盤可以插入 EMU10\的 USB 口
|
|
6
|
GPS 硬對時
|
可接入 IRIG-B 碼信號(RS485)實現 GPS 硬對時
|
IRIG-B 碼信號(RS485)接在 IN2 和 DGND
|
|
7
|
紅外控制 LCD
背光
|
通過接入紅外報警裝置感應人員進入，無需操作人員 打開直流屏屏蔽門并觸摸 EMU10，就能實現 EMU10自動打開背光。
|
須配合紅外報警裝置使用，具體接線見錯誤！未找到引用源。
|
|
8
|
電池曲線
|
可顯示當前實時電池充放電曲線和歷史曲線，縱軸顯 示電池電壓、電池電流，橫軸顯示時間，點擊圖上某
點可顯示該點的電壓、電流和時間信息。
|
通過按鈕可啟動和停止一次實時充放電曲線記 錄，當前實時記錄停止后，自動轉為歷史曲線記
錄，原來的歷史曲線記錄被清除
|
|
9
|
絕緣曲線
|
可顯示最近 20 天的正、負母線對地電阻記錄，縱軸顯示正、負母線對地電阻，橫軸顯示時間，點擊圖上某
點可顯示該點的正、負母線對地電阻和時間信息。
|
每隔 15 分鐘左右記錄一次，取 15 分鐘內的電阻最小值作為曲線的一個點
|
4、使用環境
工作溫度：－10℃～65℃ 儲存溫度：－25℃～65℃
相對濕度：≤95％（40±2℃）
供電電壓輸入范圍：80～320Vdc, 額定輸入 220Vdc

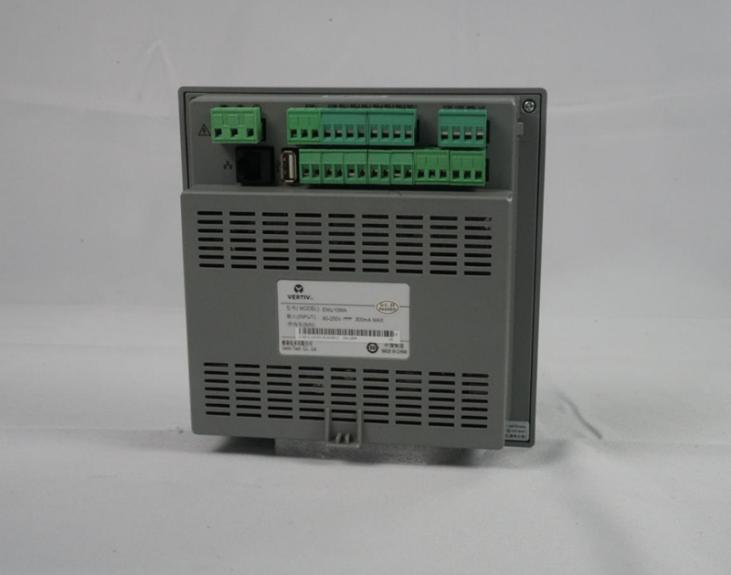

外形尺寸

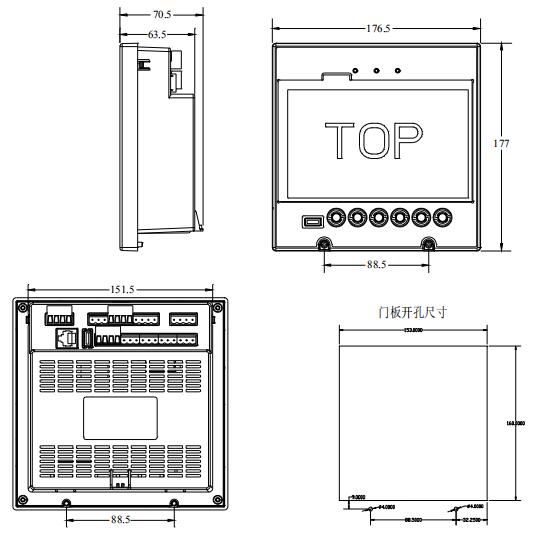

EMU10MA 監控模塊的外形和尺寸，如下圖所示。
圖2 EMU10MA監控模塊外形尺寸（單位：mm）
