艾默生ER22010TE&ER11020TE充電模塊
編輯：本站原創 發布日期：2021-01-18
1. ER22010TE&ER11020TE簡介
ER22010TE和ER11020TE工業充電模塊為（Vertiv）艾默生公司采用當代先進的電源技術和工藝，專門為具有惡劣的物理環境（多塵、多帶電粒子、多腐蝕氣體、潮濕等）和電氣環境(諧波、削波、畸變、浪涌等)的工業場所中的直流供電系統所設計的，諸如石化、鋼鐵、冶金、軌道交通、碼頭、隧道、建材水泥等行業。
ER22010TE和ER11020TE滿足最新GB/T 19826-2014要求，此外，安規和EMC滿足CE認證，尤其適合對可靠性有高要求的工業場合。
2. ER22010TE&ER11020TE產品特點
按照ANSI/EIA-364-65A:1997 IIIA Class標準，通過了對應的G3測試；
超寬輸出電壓范圍，完美兼容免維電池和開口電池；
采用浸三防漆工藝，保證PCB板在惡劣環境中依舊有極高的可靠性；
采用承受惡劣環境能力更強、性能更為穩定可靠的元器件；
可在-40～+50℃范圍內不降額工作，特別適用于環境溫度極端的場所；
平均無故障時間>400,000h；
安規和EMC滿足CE認證；
3. ER22010TE&ER11020TE產品規格參數
|
輸出參數
|
ER22010TE
|
ER11020TE
|
|
輸出電壓
|
||
|
標稱
|
220Vdc
|
110Vdc
|
|
額定
|
234Vdc
|
117Vdc
|
|
最大
|
320Vdc
|
160Vdc
|
|
最小
|
176Vdc
|
64Vdc
|
|
輸出電流
|
||
|
額定
|
10A
|
10A
|
|
最大
|
11A
|
22A
|
|
輸出功率
|
最大2860W
|
|
|
效率
|
Up to 92.5%
|
|
|
穩壓精度
|
≤ ±0.3%
|
|
|
穩流精度
|
≤ ±0.8%
|
|
|
輸出限流點
|
1%～110%額定電流
|
|
|
軟啟動時間
|
3～8秒
|
|
|
紋波系數
|
≤ 0.2% (峰值)
|
|
|
均流系數
|
≤ ±3%（50%～100%額定負載）
|
|
|
噪音
|
≤ 52dB
|
|
|
輸入?yún)?shù)
|
||
|
輸入電壓
|
||
|
額定
|
380Vac
|
|
|
最大
|
475Vac
|
|
|
最小
|
323 Vac
|
|
|
相數
|
3相(3W+PE)
|
|
|
功率因數
|
≥ 0.94
|
|
|
諧波電流
|
諧波電流≤ 30%
|
|
|
環境要求
|
||
|
滿載工作溫度
|
-40℃～50℃
|
|
|
最低啟動溫度
|
-40℃
|
|
|
最高工作溫度
|
65℃
|
|
|
相對濕度
|
≤ 95%
|
|
|
額定大氣壓、海拔
|
80 kPa～106 kPa（海拔：0～2000m），最高海拔可達4000m
|
|
|
運輸和存儲溫度
|
-40℃～+70℃
|
|
|
運輸和存儲濕度
|
≤ 95%
|
|
|
安規
|
|
|
|
滿足標準
|
EN 60950-1(CE marked)
|
|
|
防護等級
|
IP20
|
|
|
EMC
|
|
|
|
發射
|
EN 61000-6-4:2007 (CE& RE CLASS A)
|
|
|
抗擾度
|
EN 61000-6-2:2005
|
|
|
可靠性
|
||
|
MTBF
|
400,000小時（Bellcore TR332, 25℃）
|
|
|
RoHs
|
R5
|
|
|
功能
|
||
|
輸入保護
|
||
|
過壓
|
保護后無輸出、可自恢復
|
|
|
欠壓
|
保護后無輸出、可自恢復
|
|
|
過流
|
內置熔斷器保護
|
|
|
缺相或相間不平衡
|
輸出一半功率
|
|
|
輸出保護
|
||
|
過壓
|
可通過硬件或軟件進行過壓保護，保護后無輸出，需
手動恢復。
硬件過壓保護點高于324V或164V。
軟件過壓保護點可設
|
|
|
欠壓
|
可通過軟件進行欠壓告警，告警后有輸出，可自恢復
|
|
|
熱插拔
|
具有該功能
|
|
|
短路回縮
|
110%額定電流、可自恢復
|
|
|
過溫保護
|
保護后無輸出、可自恢復
|
|
|
散熱
|
強迫風冷
|
|
|
風扇控制
|
環境溫度和輸出電流聯合控制風扇轉速
|
|
|
通訊接口
|
CAN口
|
|
|
機械參數
|
||
|
寬
|
88mm
|
|
|
高
|
176mm
|
|
|
深
|
315mm
|
|
|
重量
|
≤ 6kg
|
|

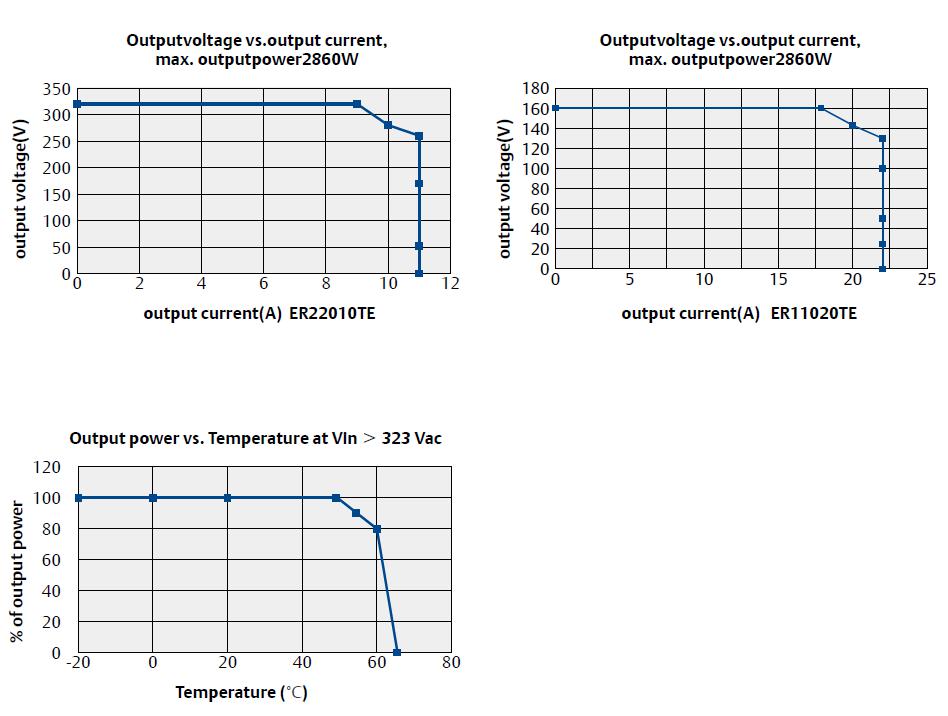

4. ER22010TE&ER11020TE特性曲線
