廣深電氣生產的智能高頻開關電力操作電源系統（簡稱直流屏）采用艾默生直流屏核心部件和工藝圖紙組屏成套，由交流輸入配電部分、整流部分、直流輸出部分、監控部分等組成。主要應用在發電廠、水電站以及各類變電站、開閉所和用戶變中。該系統為斷路器分、合閘及二次回路中的儀器、儀表、繼電保護和事故照明提供直流電源。其主要特點如下：
l 采用開關電源特有的模塊化設計，冗余熱備份。
l 超寬的電壓輸入范圍，電網適用性強，可用于環境相對惡劣的場所。
l 充電模塊可帶電插拔，在線維護，方便快捷。
l 充電模塊采用國際最新軟開關技術，轉換效率高，電磁干擾小。
l 硬件低差自主均流技術，模塊間輸出電流不平衡度典型值±3％。
l 充電模塊通過CE安規和電磁兼容認證，可靠、安全。
l 開放式接口設計，具有強大的通訊功能，很方便實現與變電站RTU裝置或電廠計算機監控系統DCS相連。
l 蓄電池自動管理及保護，實時自動監測蓄電池工作狀態及各項參數。

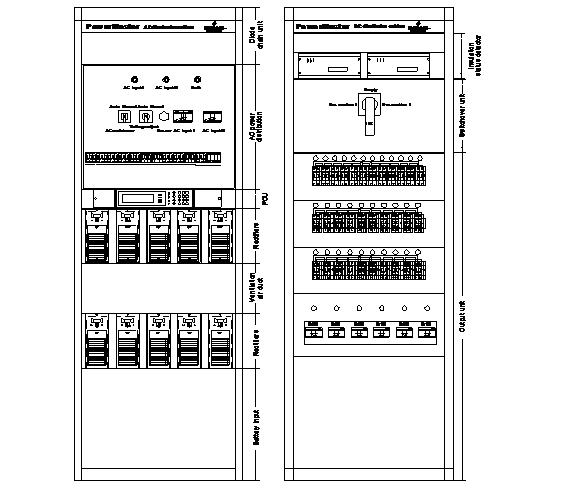

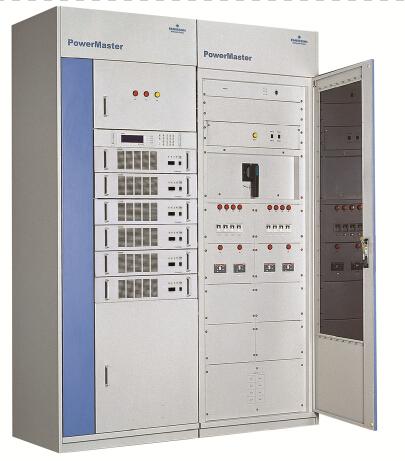

分屏柜直流屏系統結構圖
直流屏系統工作原理
在系統各組成部分中，交流輸入配電部分主要由交流配電單元組成；整流部分由充電模塊和隔離二極管組成；直流輸出饋電部分由降壓硅鏈、絕緣監測、合閘分路和控制分路組成，監控部分由監控模塊和配電監控組成。原理圖如圖A所示。

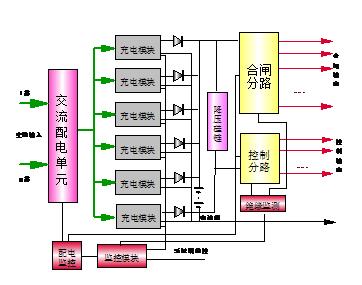

圖A:廣深電氣電力操作電源系統原理框圖
系統交流輸入正常時，兩路交流輸入經交流切換控制電路選擇其中一路輸入，并通過交流配電單元給各個充電模塊供電。充電模塊將三相交流電轉換為220V或110V的直流，經隔離二極管隔離后并聯輸出，一方面給電池充電，另一方面通過合閘分路和控制分路給負載提供正常的直流電源。

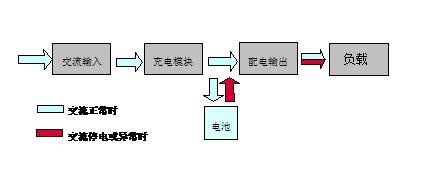

交流輸入停電或異常時，充電模塊停止工作，由電池通過合閘分路和控制分路給負載供電。交流輸入恢復正常以后，充電模塊對電池充電。系統能量流如圖B所示。
監控部分采用集散方式對系統進行監測和控制。充電柜、饋電柜的運行參數和充電模塊運行參數分別由配電監控電路和充電模塊內部的監控電路采集處理，然后通過串行通訊口把處理后的信息上報給監控模塊，由監控模塊統一處理后，顯示在液晶屏上。
