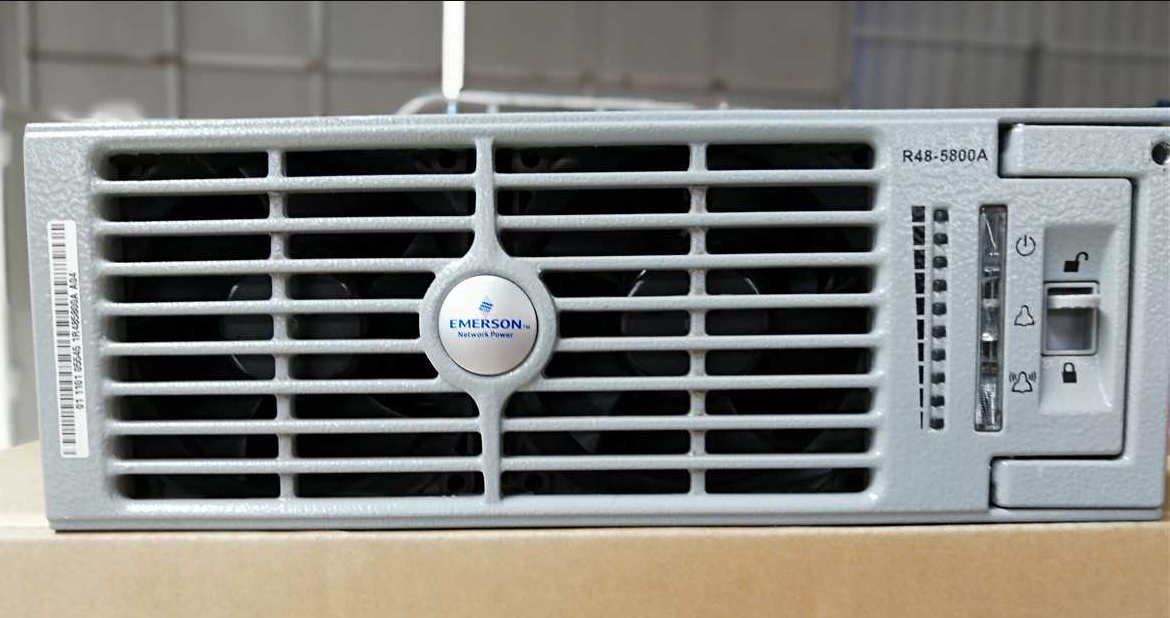

R48-5800A艾默生通信電源
編輯：本站原創 發布日期：2023-09-04
艾默生R48-5800A為EMERSON公司標準的48V,100A的整流模塊。
一、該模塊具有如下特點：
1. 高效率: 92%的標準效率；
2. 高功率,最大輸出功率5800W；
3. 具有智能化的輸入限功率保護功能：當輸入電壓在304Vac～530Vac時（回差小于3V），模塊可以輸出最大功率（5800W）；當輸入電壓在260Vac～304Vac時，整流模塊仍然能夠正常工作，但是處于限功率模式；
4. 數字化均流功能：多個模塊見用CAN總結即可通信，無需監控模塊即可實現均流，且均流誤差較小；
5. 體積小，重量輕，功率密度大。

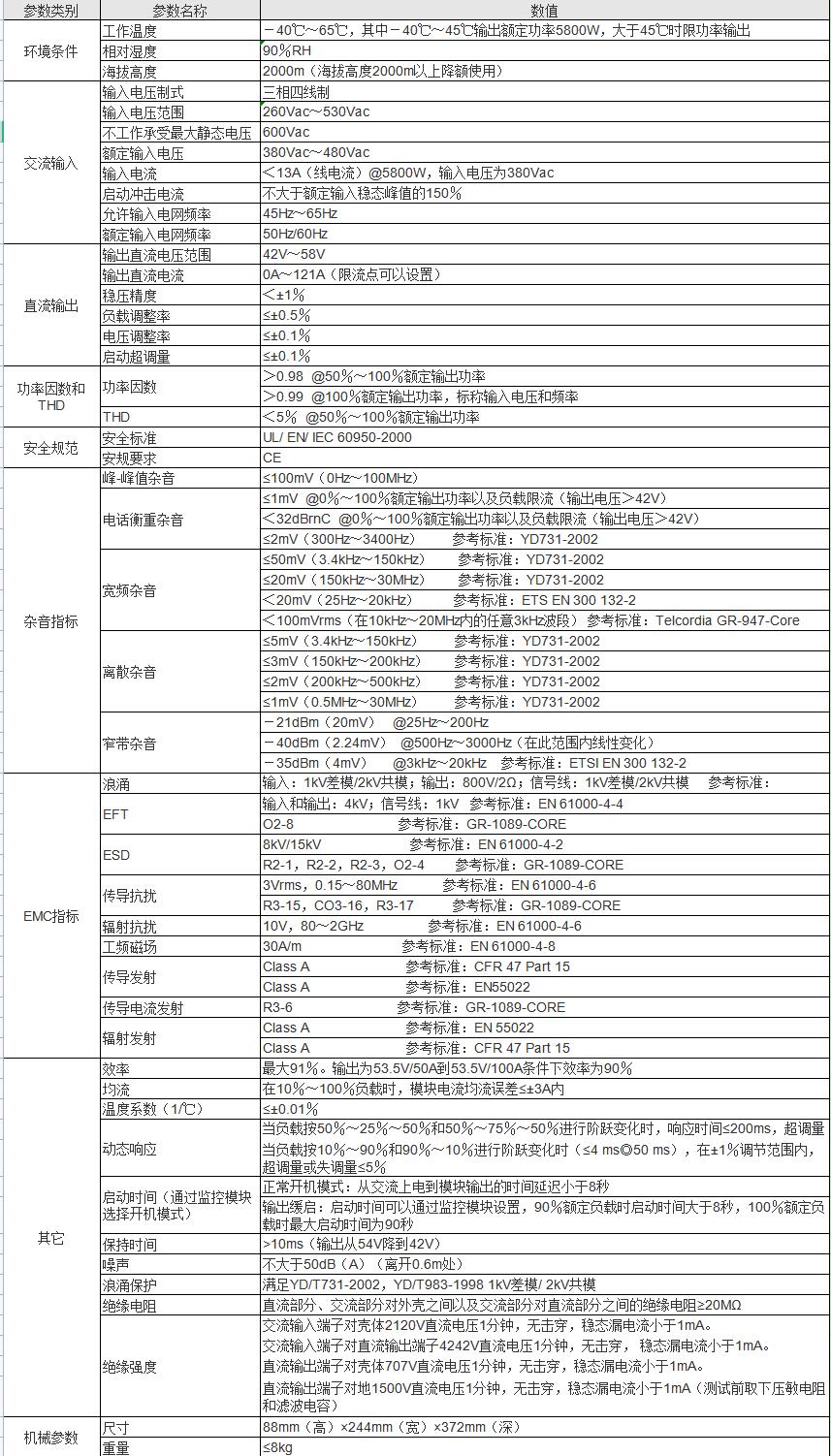

二、艾默生R48-5800A產品參數如下：
三、整流模塊故障整流模塊常見故障表現有:
綠色燈(電源指示燈)滅、黃色燈(保護指示燈)亮、黃色燈閃亮,紅色燈(故障指示燈)亮,紅色燈閃亮。
四、更換整流模塊風扇當風扇因故障不轉時,需更換新的風扇。
風扇和面板的拆卸方法如下:
1. 用十字螺絲刀將固定前面板的3個螺釘從固定孔里拆下,將前面板拔出;
2. 拔下風扇的電源線,拿走風扇,并更換新風扇;
3. 將風扇電源線插入風扇電源插座,將風扇吹風的方向?qū)?zhǔn)機箱內部標簽方向,裝入風扇,裝上前面板并用3個螺釘將前面板固定
五、更換整流模塊
對于整流模塊,除更換風扇外,非專業人士，建議不要做其它維修工作。艾默生通信電源（整流模塊）R48-5800故障后，請按如下步驟更換：
1. 檢查新整流模塊,看是否有明顯的運輸損壞。
2. 松開R48-5800A整流模塊的把手固定螺釘。抓住故障整流模塊的把手將模塊往外拉,即可將模塊抽出機架。此時請盡量小心,剛剛退出工作的模塊外殼表面溫度還很高,注意抓緊模塊以免跌落損壞。
3. 抓住新整流模塊把手,緩慢將模塊推進到機柜,確保輸入、輸出插座連接良好。模塊運行指示燈經過短時延遲后會發光,風扇運轉。
4. 檢查新的整流模塊工作是否正常。包括:監控模塊是否能識別新整流模塊;是否和其他整流模塊均流;當重新拔出該整流模塊時,觀察監控模塊上是否有相應告警。若各項檢驗都正確,則更換上的整流模塊運行正常。
5. 將把手推進前面板以固定該整流模塊。固定R48-5800A整流模塊的把手固定螺釘。
