PS48120-2/1800開關電源系統
1. 系統構成及外形圖
PS48120-2/1800電源系統是艾默生網絡能源集多年開發和網上運行經驗，采用DSP控制技術，為滿足通信網絡需求而設計的高可靠性、高功率密度、高性能全數字化直流電源系統。
PS48120/1800型智能高頻開關通信電源由交流配電單元、直流配電單元、整流模塊(R48-1800A：48V/30A)、監控模塊（M500D）、機柜等構成的一種柜高2.0m電源系統。適用于基站、小容量交換局、衛星通信、數據通信等電網波動范圍很寬的場合。
2. 系統特點
- 符合CE、UL、TLC等多種國內外標準，適用居民區環境
- 一體化機柜設計，可內置蓄電池，有效節省機房空間
- 超寬的輸入電壓范圍(80～300Vac)，電網適應能力強
- 整流模塊的工作溫度范圍寬(-40℃～70℃)，環境適應能力強
- 整流模塊采用數字DSP控制技術，功率密度高
- 整流模塊采用全面軟開關技術，額定效率高達91%以上
- 整流模塊無損傷熱插拔，在線維護，方便快捷
- 交流側、直流側、信號端全方位的防雷設計
- 完善的故障告警及故障保護功能
- 完善的蓄電池管理功能，有效提高蓄電池的使用壽命
- 具有整流模塊ID號識別功能，便于用戶
- 資產的管理
3. 電源系統技術參數
3.1 PS48120/1800系統有以下2種配置方式：
（1）．PS48120/1800-X1：雙路交流手動輸入、無用戶交流輸出，直流輸出7路；
（2）．PS48120/1800-X2：兩路交流自動輸入、有用戶交流輸出，直流輸出7路。
|
模塊
|
PS48120/1800-X1
|
PS48120/1800-X2
|
||
|
監控模塊M500D
|
1臺
|
|||
|
整流模塊R48-1800A
|
標準配置：4臺；可選數量：2～4臺
|
|||
|
交流配電
|
防雷
|
II/C級防雷
|
||
|
交流輸入
|
兩路交流輸入，交流輸入空開規格：
2×63A/2P
|
|||
|
交流輸出
|
無用戶交流輸出
|
兩路三芯插座，由一路16A/1P的MCB控制
|
||
|
直流配電
|
防雷
|
直流側防雷
|
||
|
電池
|
兩路電池輸入熔絲：2×100A NT00
|
|||
|
負載輸出
|
7路負載輸出，總負載電流≤100A。其中：
1×63A/1P（MCB），2×32A/1P（MCB），1×10A/1P（MCB），1×100A NT00（FUSE），1×50A NT00（FUSE），1×6A NT00（FUSE）
|
|||
|
可選部件
|
溫度傳感器及其線纜，DC/DC模塊，遠程監控組件
|
|||
4. 電源系統詳細技術指標：
|
參數類別
|
參數名稱
|
PS48120/1800
|
|
|
環境條件
|
工作溫度
|
-5～40℃
|
|
|
儲存溫度
|
-40～70℃
|
||
|
相對濕度
|
5～95％RH
|
||
|
海拔高度
|
≤2000m（超過需降額使用）
|
||
|
其它
|
沒有導電塵埃和腐蝕性氣體，沒有爆炸危險
|
||
|
交流輸入
|
輸入制式
|
單相三線制
|
|
|
額定輸入相電壓
|
220V
|
||
|
輸入電壓范圍
|
PS48120/1800-X1：85～300Vac（誤差：5Vac）
PS48120/1800-X2：125～285Vac（誤差：5Vac）
|
||
|
輸入交流電壓頻率
|
45～65Hz
|
||
|
最大輸入電流
|
≤46A
|
||
|
功率因數
|
≥0.99
|
||
|
直流輸出
|
輸出直流電壓
|
42.2～57.6Vdc
|
|
|
輸出直流電流
|
0～120A
|
||
|
穩壓精度
|
≤1％
|
||
|
效率
|
≥88％
|
||
|
峰峰值雜音電壓
|
≤200mV（0～20MHz）
|
||
|
電話衡重雜音電壓
|
≤2mV（300～3400Hz）
|
||
|
寬頻雜音電壓
|
≤100mV（3.4kHz～150kHz）；≤30mV（150 kHz～30MHz）
|
||
|
離散雜音
|
≤5mV（3.4kHz～150kHz）；≤3mV（150kHz～200kHz）；≤2mV（200 kHz～500kHz）；
≤1mV（0.5MHz～30MHz）
|
||
|
交流輸入告警和保護
|
交流輸入過壓告警點
|
缺省值280±5Vac，監控模塊可設
|
|
|
交流輸入過壓告警恢復點
|
缺省值270±5Vac，低于交流輸入過壓告警點10Vac
|
||
|
交流輸入欠壓告警點
|
缺省值180±5Vac，監控模塊可設
|
||
|
交流輸入欠壓告警恢復點
|
缺省值190±5Vac，高于交流輸入欠壓告警點10Vac
|
||
|
過壓保護切換點*
|
285Vac±5Vac
|
||
|
過壓切換恢復點
|
270Vac±5Vac
|
||
|
欠壓保護切換點
|
170Vac±5Vac
|
||
|
交流輸入告警和保護
|
欠壓切換恢復點
|
185Vac±5Vac
|
|
|
欠壓保護點
|
125Vac±5Vac
|
||
|
欠壓保護恢復點
|
140Vac±5Vac
|
||
|
直流輸出告警和保護
|
直流輸出過壓保護點
|
缺省值59.0±0.2Vdc
|
|
|
直流輸出過壓告警點
|
缺省值58.5±0.2Vdc 監控模塊可設
|
||
|
直流輸出過壓告警恢復點
|
缺省值58.0±0.2Vdc 低于過壓告警點0.5Vdc
|
||
|
直流輸出欠壓告警點
|
缺省值45.0±0.2Vdc 監控模塊可設
|
||
|
直流輸出欠壓告警恢復點
|
缺省值45.5±0.2Vdc 高于欠壓告警點0.5Vdc
|
||
|
電池保護動作點
|
缺省值43.2±0.2Vdc 監控模塊可設
|
||
|
整流模塊
|
均流特性
|
整流模塊可以并機工作，并具有按負載均分負載能力，其不平衡度應優于±3％的輸出額定電流值；測試電流范圍10％～100％額定電流
|
|
|
輸入限功率（45℃）
|
176Vac輸入，模塊最大輸出功率為100％額定功率，即1740W
110Vac輸入，模塊最大輸出功率為50％額定功率，即1050W
85Vac輸入，模塊最大輸出功率為44.4％額定功率，即800W
|
||
|
整流模塊
|
過壓保護方式
|
整流模塊有輸出過壓硬件保護和輸出過壓軟件保護，硬件過壓保護點為59.5V±0.5V之間，硬件過壓保護后需要人工干預才可以開機。軟件保護點可以通過監控模塊設置，設置范圍為56～59V（要求比輸出電壓高0.5V以上，出廠默認值為59V）
軟件過壓保護模式有兩種，可以通過后臺維護軟件選擇：
1．一次過壓鎖死模式
當整流模塊輸出達到軟件保護點后，整流模塊關機并保持，需要人工干預方可恢復工作；
2．二次過壓鎖死模式
整流模塊軟件保護后，關機5秒鐘內重新開機，如果在設定時間內（默認為5分鐘，可以通過監控模塊設置）發生第二次過壓，整流模塊則關機并保持，需要人工干預方可開機。人工干預方法：可以通過監控模塊復位整流模塊，也可以通過從電源系統上脫離整流模塊來復位
|
|
|
輸出緩啟功能
|
模塊開機瞬間，輸出電壓可緩慢上升，上升時間可以設置
|
||
|
風扇轉速可設
|
模塊的風扇轉速可以設置成自動調節，也可以設置為全速
|
||
|
溫度限功率
|
45℃環境溫度以下，模塊可以滿功率1740W輸出；
45℃環境溫度以上，模塊輸出采用線性限功率，其中：
55℃環境溫度，模塊輸出功率1450W；65℃環境溫度，模塊輸出功率1160W；
70℃環境溫度，模塊輸出功率為零
|
||
|
EMC指標
|
傳導發射
|
Class A 參考標準：EN55022
|
|
|
輻射發射
|
|||
|
EFT
|
Level 4 參考標準：EN61000-4-4
|
||
|
ESD
|
Level 3 參考標準：EN61000-4-2
|
||
|
浪涌
|
Level 4 參考標準：EN61000-4-5
|
||
|
輻射抗擾性
|
Level 2 參考標準：EN61000-4-3
|
||
|
傳導抗擾性
|
Level 2 參考標準：EN61000-4-6
|
||
|
抗雷擊特性
|
交流側抗雷擊特性
|
交流輸入側可承受模擬雷電沖擊電壓波形為10/700μs，幅值為5kV的正負極性沖擊各5次；模擬雷電沖擊電流波形為8/20μs，幅值為20kA的正負極性沖擊各5次，并可承受8/20μs模擬雷電沖擊電流40kA、1次。每次檢驗沖擊間隔時間不小于1min
|
|
|
直流側抗雷擊特性
|
直流側可承受模擬雷電沖擊電流波形為8/20μs，幅值為10kA的沖擊一次
|
||
|
其它
|
安規
|
符合IEC60950-1:2001標準
|
|
|
噪聲
|
在周圍環境溫度為25℃時，不大于55dB（A）
|
||
|
絕緣電阻
|
在溫度處于15～35℃，相對濕度≤90％RH的環境中，施以試驗直流電壓500V，交流電路和直流電路對地，交流部分對直流部分的絕緣電阻均不低于10MΩ
|
||
|
絕緣強度
|
測試時應臨時取下防雷單元、監控模塊以及整流模塊，交流回路對直流回路可承受50Hz、有效值為3000Vac的交流電壓后一分鐘，漏電流≤10mA，無擊穿無飛弧現象。
交流回路對地可承受50Hz、有效值為2500Vac的交流電壓后一分鐘，漏電流≤10mA，無擊穿無飛弧現象。
直流電路對地可承受50Hz、有效值為1000Vac的交流電壓一分鐘，漏電流≤10mA，無擊穿、無飛弧現象。
不與主回路直接連接的輔助電路可承受50Hz，有效值為500Vac的交流電壓一分鐘，漏電流≤10mA，無擊穿無飛弧現象
|
||
|
其它
|
MTBF
|
200 000hr
|
|
|
ROHS要求
|
滿足RoHS指令中R5的要求
|
||
|
機械參數
|
尺寸
|
機柜
|
600（寬）×600（深）×2000（高）
|
|
監控模塊M500D
|
87（高）×85（寬）×287（深）
|
||
|
整流模塊R48-1800A
|
87.9mm（高）×85.3mm（寬）×272mm（深）
|
||
|
重量
|
機柜（不包括整流模塊和監控模塊）
|
PS48120/1800-X1≤110
PS48120/1800-X2≤120
|
|
|
監控模塊M500D
|
0.76
|
||
|
整流模塊R48-1800A
|
≤2.0
|
||
5．三遙功能
在RS232和MODEM通信方式中，后臺主機可通過監控模塊對電源系統實現三遙功能。
遙測功能：后臺主機可通過監控模塊獲取系統的實時模擬量；
遙信功能：后臺主機可通過監控模塊獲取系統的實時開關量；
遙控功能：后臺主機可實現模塊開關機/復位/調壓、系統均充/浮充/測試轉換、系統控制方式切換、告警消音等功能。
6．多種方式與后臺進行通信
監控模塊通過電源系統的信號轉接板提供RS232/MODEM通信接口和8組告警干接點輸出，用于與后臺監控進行通信。
干接點輸出方式：
監控模塊通過信號轉接板提供8組告警干接點輸出，每組分為常開/常閉觸點。在告警事件發生前，事先對每個干接點進行配置，將不同的干接點分別對應為某個告警類型或某組按邏輯關系構成的告警類型組。
如果用戶有其它智能監控，可以將告警干接點接入其智能監控設備的接口上，方便地進行干接點組網，完成故障信號的電平隔離傳送。
干結點容量：2A@30Vdc；0.5A@125Vac。最大功耗：60W。

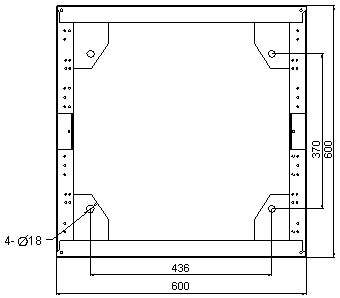

7．機柜底座安裝尺寸
機柜底座的安裝尺寸
