GF22010-10系列高頻整流模塊先進的LLC諧振軟開關技術,效率高;采用無源PFC技術,功率因數高;內置完善的EMC設計,滿足GB/T 19826-2005標準中EMC相關要求;散熱風扇采用溫度聯合電流控制模式,噪音低,風扇壽命長。
GF22010-10包括GF22010-10(220V/10A)和GF11020-10(110V/20A)兩種。
一、主要特點
● 輸入電壓工作范圍寬:304VAC~456VAC;
● 采用先進的LLC諧振高頻軟開關技術,效率高,功率密度高;
● 內置短路回縮保護,即使模塊輸出長期處于短路狀態也不致?lián)p壞;
● 采用LED顯示,4鍵操作,人機界面友好;
● 完善的保護及告警功能,包括輸入過/欠壓、輸出過壓、過溫、過流等;
● 內置多種通訊協議:英可瑞協議、MODBUS協議和艾默生協議,可自行選用;
● 風機采用溫度聯合電流控制調速,噪音小,可靠性高;
● 內置可拆卸式防塵網罩,方便維護;
● 內置防反接保護,支持帶電熱拔插。
二、技術指標

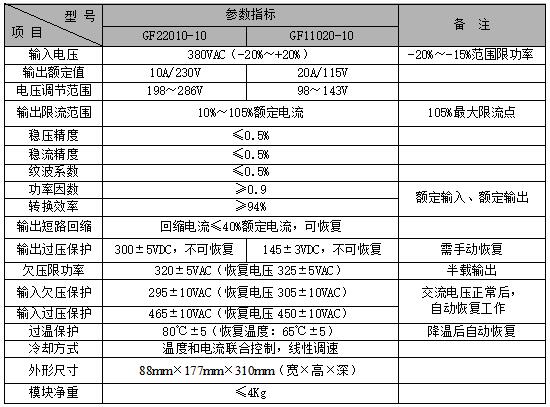

表1 GF22010-10系列模塊技術指標表
三、外形結構與接口
1、外形結構
圖1 模塊外形圖
2、輸入輸出的接口

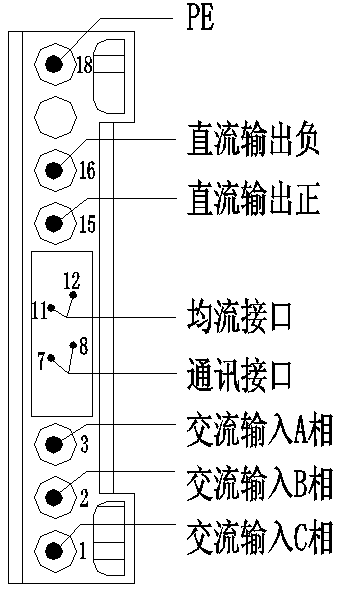

圖2 航空組件定義圖

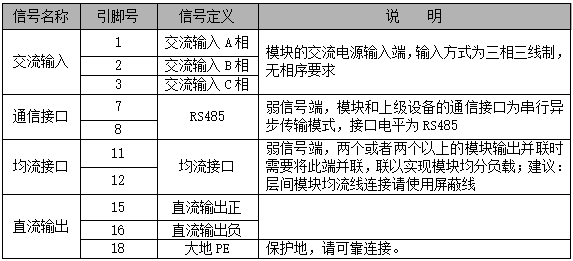

表2 整流模塊插座定義表
注意:
1、為了保障安全,請確保將交流輸入中的保護地PE端與大地正確連接;
2、為了保障系統的可靠性,每個模塊的三相交流輸入必須單獨配置進線空開。
四、操作說明
連接好電源和負載,將模塊正確插入托架,上電后等待5秒鐘左右,模塊啟動完成,在無故障的情況下,面板上僅綠色工作指示燈在點亮,表示模塊處于正常的工作狀態。
模塊采用LED數碼管顯示,有3個LED指示燈,各燈的工作定義如表3所示:

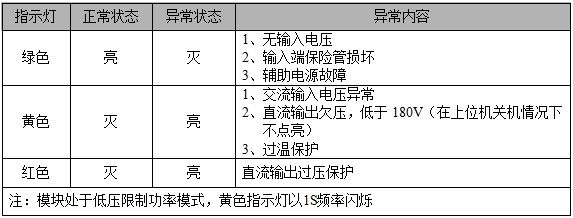

表3 工作指示燈定義表
注:模塊處于低壓限制功率模式,黃色指示燈以1S頻率閃爍
模塊有4個操作按鍵,定義如表4所示:

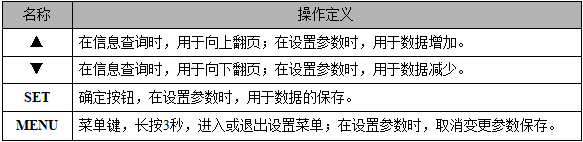

表4 按鍵定義表
1、工作狀態參數查詢
LED顯示當前的輸出電壓,通過按動▲或▼,可以查看模塊當前的其他工作參數。

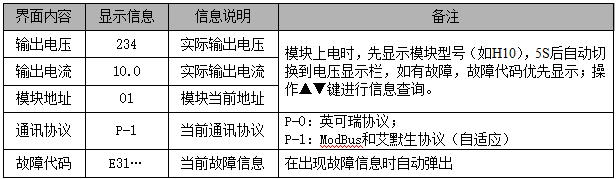

表5 顯示參數定義表
當存在故障時,模塊的故障燈點亮,LED顯示故障信息(代碼)。

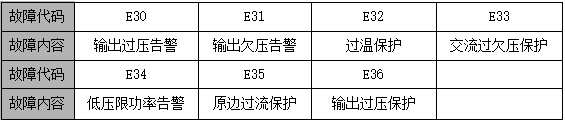

表6 故障代碼說明表
2、參數設置
通過長按MENU鍵(3秒),進行顯示和設置菜單切換。

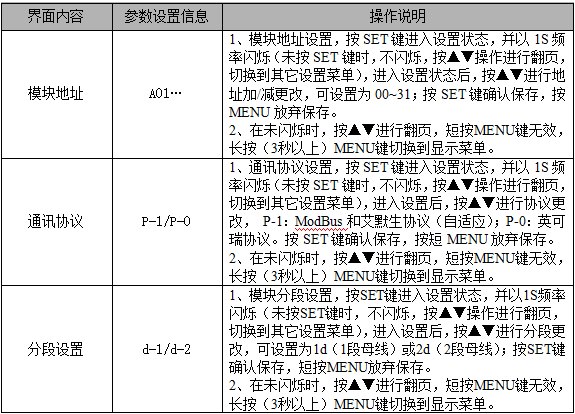

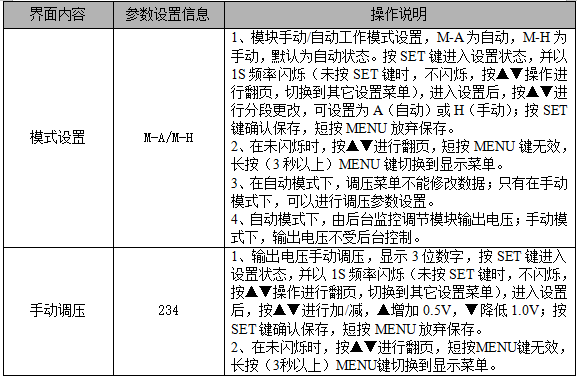

表7 參數設置說明表
注意:
手動調壓按鈕可使充電模塊輸出電壓最高達到286V,因此在系統正常時請勿隨意調節。由于不同用戶選擇蓄電池的節數有差異,為安全起見,充電模塊的輸出在出廠時已整定為234V (標稱220V模塊)或115V((標稱110V模塊)。
五、選型與配置
1、模塊散熱設計
模塊采用強制風冷散熱方式,前進風、后出風,因此在設計電力電源系統時,需要進行模塊的散熱風道設計。即在安排模塊位置時,應該保證模塊前后散熱風道的暢通,模塊前端和底部必須保留15~20cm 進風口。模塊后方盡量少安裝溫度敏感部件,設計時應避免將直流采樣盒、霍爾傳感器、配電監控盒等部件安置在模塊風道附近。
2、模塊固定設計
模塊下端有一個M4的半月牙螺釘,請在托架或面板上設計相應的螺釘孔即可將模塊固定在相應位置。

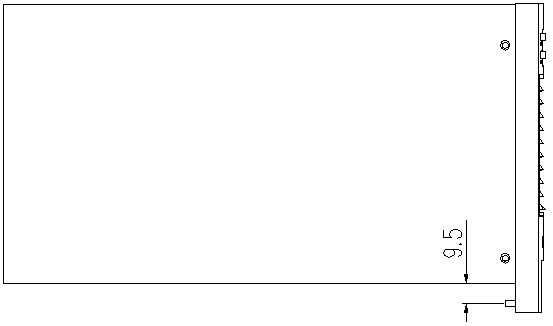

圖4 模塊固定螺釘位置圖
3、航空插座設計
整流模塊配置有一套航空組件(航空組件定義如圖5所示),用戶自行組裝。配件清單如表8所示(對應一個模塊)。
4、轉接板設計
航空組件的轉接板上,J2和J3是模塊間的通訊/均流連接口,用4P電纜線連接在一起即可;J1為2位鳳凰端子連接器,用來與上位機通訊接口的連接;JP1是一個3位的跳針,用于設置系統485通訊口的匹配電容,出廠默認設置為跳針帽在“OFF”位置,對于一套系統,設置其中一個轉接板跳針的跳針帽到“ON”位置。

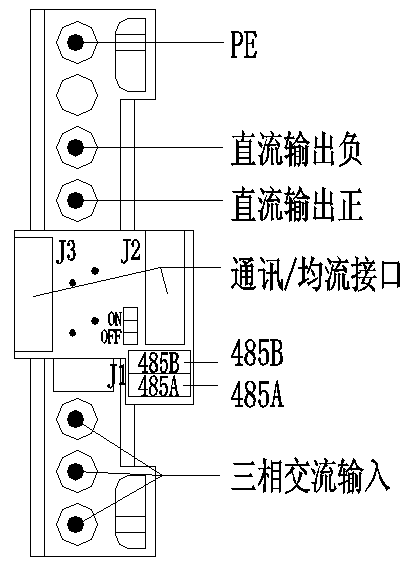

圖5 航空組件定義圖

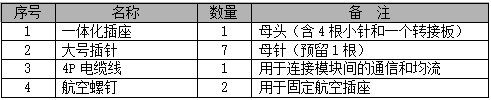

表8 模塊航空板組件清單
注意:
一套系統中,航空組件轉接板上的跳針帽只能有一個設置到“ON”位置。
5、航空插座固定
如果用戶直接將航空插座固定在模塊上,為了緊固航空插座,請將插座用航空螺釘固定到模塊后部;

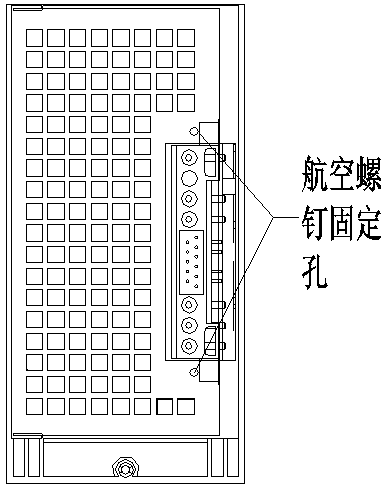

圖6 航空插座直接固定在模塊后面圖
如果采用我司提供的托架固定,安裝流程如下:
第一步將航空插座固定在托架上,如下圖示:

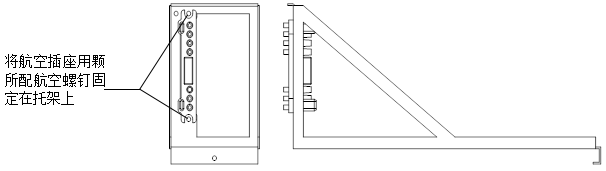

圖7 模塊托安裝航空插座圖
第二步將托架固定在兩根橫梁上,如下圖示:

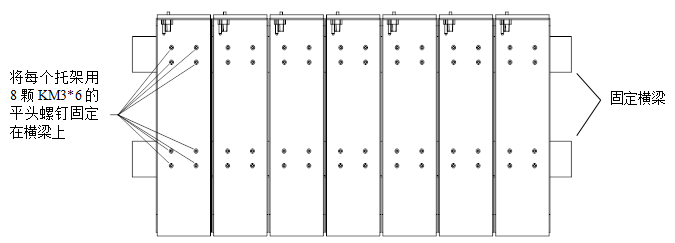

圖8 模塊托架固定橫梁上圖
托架尺寸如下圖所示:

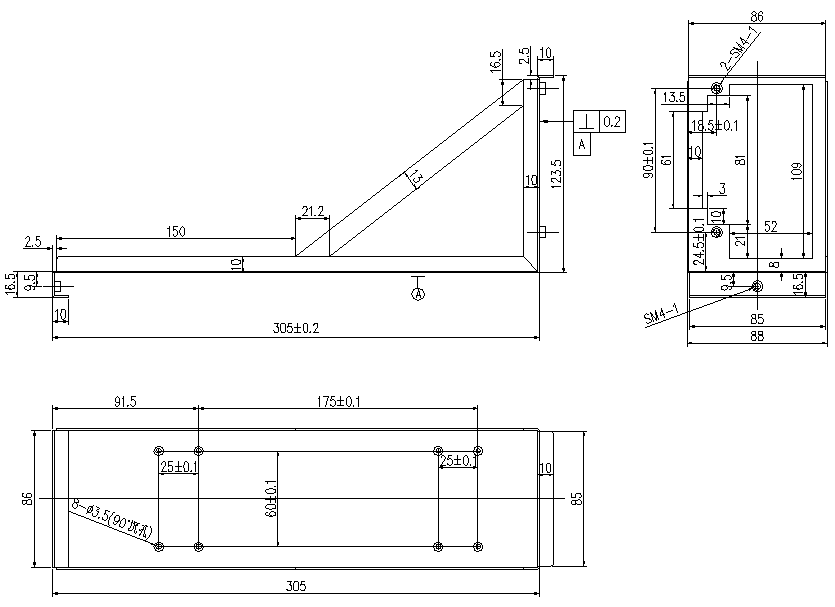

圖9 托架尺寸圖(單位:mm)
六、裝配尺寸

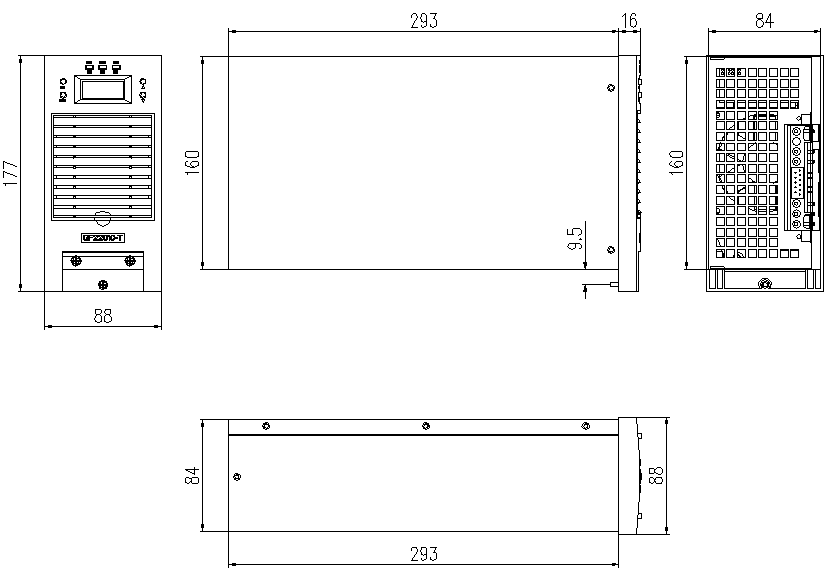

圖10 模塊尺寸圖(單位mm)
