一、維諦GXE 1kVA～3kVA 系列 UPS電源 LCD 操作顯示面板

操作顯示面板位于 UPS 的前面板，提供 3 個控制鍵和 LCD 屏，如圖 1 和圖 2 所示。

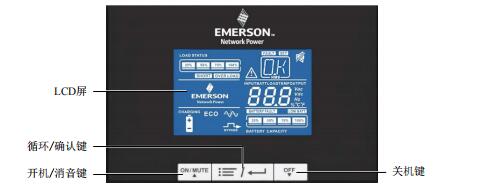

圖1 操作顯示面板

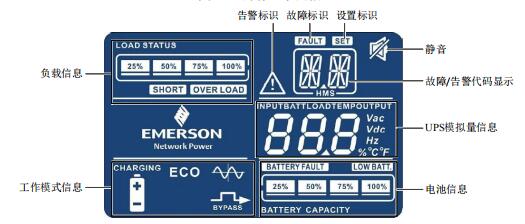

圖2 LCD 屏

1．負載信息：負載量顯示，用％表示，最小單位 25％；“SHORT”點亮表示 UPS 發生短路，“OVERLOAD”點亮表示 UPS 發生過載；

2．工作模式信息見表 1。

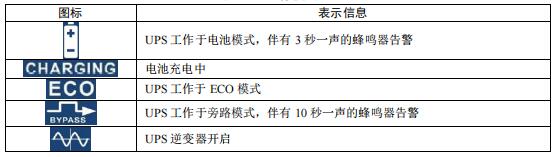

表1 工作模式

3．電池信息：電池容量顯示，用％表示，最小單位 25％；“LOWBATT”點亮表示電池能量偏低，“BATTERY FAULT”點亮表示“電池?zé)o”故障；

4．UPS 模擬量信息：包括輸入電壓、頻率、輸出電壓、頻率、電池電壓、負載量信息；

5．告警標識；告警標識點亮，表示 UPS 工作發生異常；

6．故障標識：“FAULT”點亮，表示 UPS 發生故障；

7．故障/告警代碼顯示：當 UPS 發生故障/告警時，顯示故障/告警代碼；

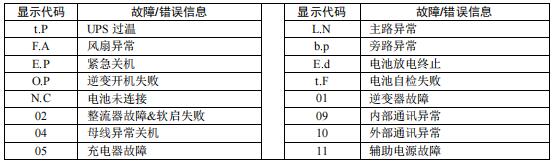

表2 故障/告警信息

8．設置模式信息：“SET”指示燈點亮表示 LCD 進入設置模式；

9．靜音：告警音消音。

二、 操作按鍵

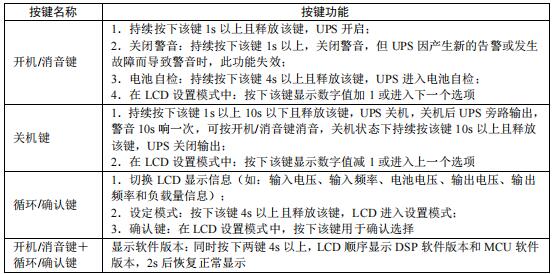

表3 按鍵

三、LCD 設置

此 UPS 系統有 2 個參數可供設定，如圖 3 所示。

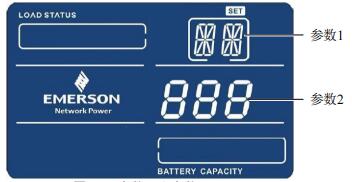

圖3 參數 1 和參數 2

參數 1：程序選項編號。本系統含有 12 個默認的設定程序，請參見表 4。

參數 2：用來在各程序中設定選項和值。

開機/消音鍵：顯示數字值加 1 或切換下一個選項；

關機鍵：顯示數字值減 1 或切換上一個選項；

循環/確認鍵：切換參數 1 與參數 2 或確認選擇的選項。

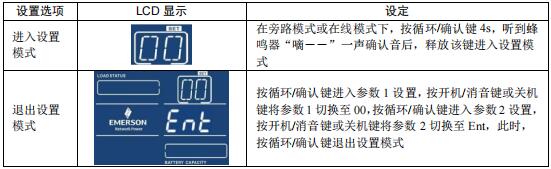

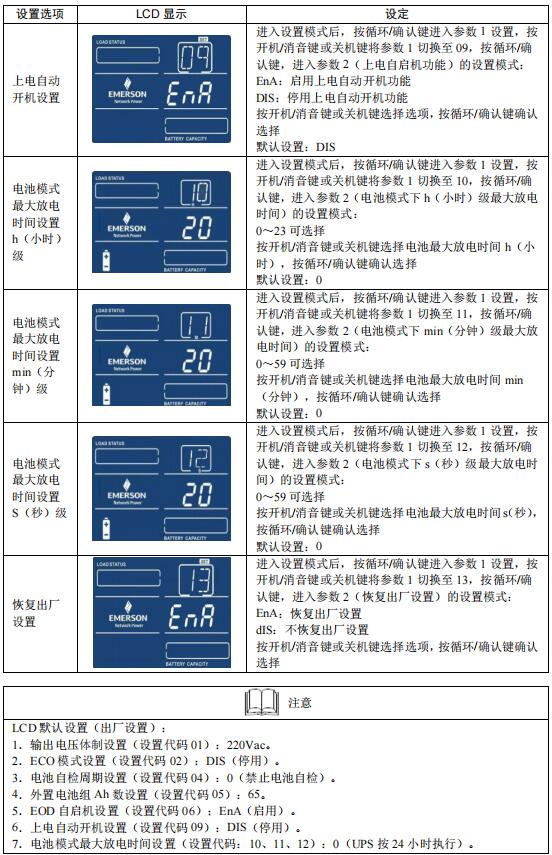

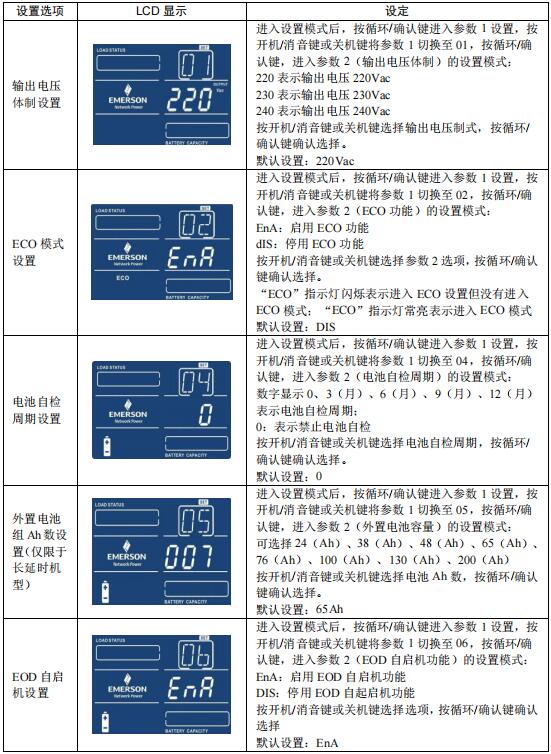

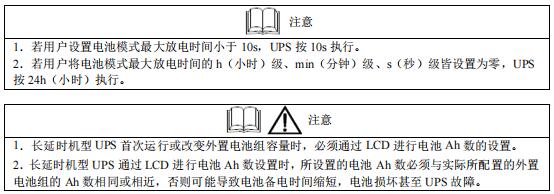

表4 參數設定
