GXE 1kVA～3kVA 系列 UPS產品說明（二）
編輯：本站原創 發布日期：2023-02-15
一、開箱檢查
1．拆開 UPS 包裝，目測機器外觀，檢查是否在運輸中有碰撞損壞，電池是否有漏液；
2．如發現運輸損壞現象，隨機附件缺失或與清單不符，請立即聯系經銷商；
3．隨機附件：1 張光盤（內含用戶手冊&USB 驅動&Sitemonitor 后臺監控軟件）、1 本安裝調試手冊、1 個 REPO 端子、2 個 OT 端子（長延時機型）、1 根 USB 通訊電纜、1 張保修單、1 個合格證。
二、安裝準備
安裝環境
◆ 通風良好，遠離水源、熱源和易燃易爆物品
◆ 避免陽光直射
◆ 避免安裝在有粉塵、揮發性氣體、腐蝕性物質和鹽分過高的環境中
如有必要，應安裝室內排氣扇，以避免室溫增高。在塵埃較多的環境中，應安裝空氣過濾網。
安裝間距
UPS 由內部風扇提供強制風冷，冷風通過 UPS 前面板的通風孔進入 UPS 內部，并通過 UPS 后部的通風孔排出熱風，請勿阻塞通風孔。
UPS 應與墻壁或相鄰設備保持至少 200mm 的距離，以避免阻礙 UPS 的通風散熱，造成 UPS 內部溫度升高，影響 UPS 的使用壽命。
三、輸入電纜及負載連接
1．選擇一個墻壁插座或前級配電單元作為 UPS 的輸入電源，依據國家或當?shù)貤l例，插座或者前級配電單元必須接有空開或其它過流保護裝置且可靠接地，前級配電空開額定容量：1kVA UPS推薦 10A，2kVA UPS 推薦 16A，3kVA UPS 推薦 25A。
2．連接負載，有兩種方式：輸出插座和輸出端子排。
◆ 對于 1kVA UPS，將所有負載插頭插入 UPS 后面板輸出插座，如圖 1 所示。

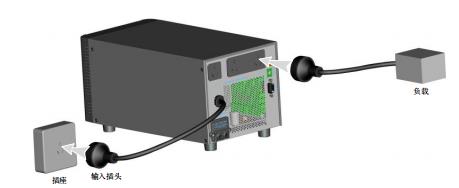

圖1 輸入電纜、負載連接圖
◆ 對于 2/3kVA UPS，除了輸出插座外，還提供了端子排輸出方式，如圖 2 所示

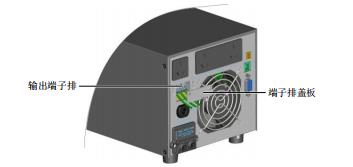

圖2 2kVA 和 3kVA UPS 輸出端子排
輸出電流大于 10A 時，建議采用輸出端子排為負載配電，配電步驟如下：
1）用十字螺絲刀將端子排蓋板拆下，如圖 3 所示。
圖3 拆卸端子排蓋板
2）采用 AWG14 或 2.1mm2的線纜進行配線。
3）配線完畢后，檢查配線的線纜是否牢靠。
4）將端子排蓋板裝回箱體。
3．將 UPS 輸入電纜插頭插入插座，如圖 1 所示。
四、長延時機型電池電纜連接
請依據 UPS 不同型號，使用正確電池組電壓及容量。

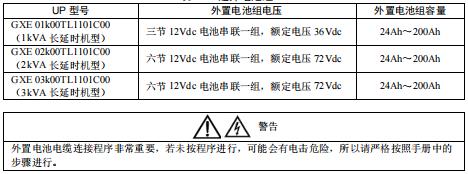

表1 選擇電池組
外置電池電纜連接程序非常重要，若未按程序進行，可能會有電擊危險，所以請嚴格按照手冊中的步驟進行。
1．外置電池組輸出必須接有直流空開或其它過流保護裝置，直流空開規格見表 2；
2．將外置電池組輸出空開置于 OFF 關斷狀態；
3．制作電池電纜。
步驟如下：
1）按表 2 選擇電池電纜導線規格并確定長度。

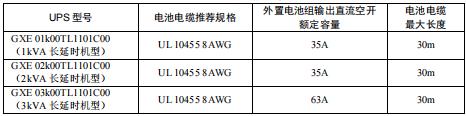

表2 電池電纜規格選擇表
2）從 UPS 隨機附件中取出 2 個 OT 端子，分別壓接在 2 根電池電纜的一端，并對壓接處裸露的金屬作適當?shù)慕^緣處理。
3）斷開外置電池組輸出空開，將電池電纜的另一端（非 OT 端子一端）接入外置電池組輸出直流空開，注意電池組正、負極性，如圖 4 所示。
圖4 電池電纜
4．拆下 UPS 后面板外置電池接口蓋板，根據外置電池接口處標識的電池正、負極性正確連接電池電纜的 OT 端子，保證電池電纜可靠連接，并將接口蓋板裝回機箱，如圖 5 所示。

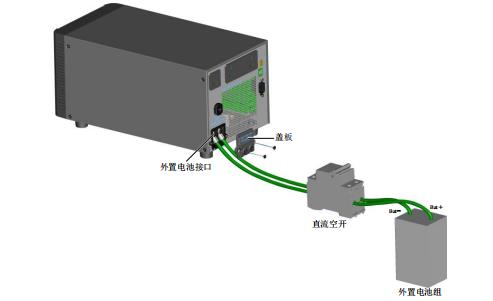

圖5 電池電纜安裝圖
5．檢查外置電池組極性是否正確連接，閉合外置電池組的輸出直流空開。
五、通訊電纜連接
用附件中提供的 USB 通訊電纜連接 UPS 與監控設備，如圖 6 所示。

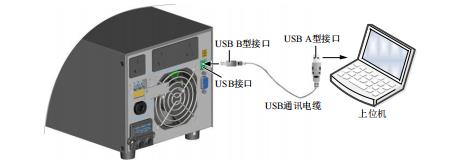

圖6 USB 通訊電纜連接
六、智能選配卡（選件）
本系列 UPS 無內置智能選配卡插槽，用戶若需安裝智能選配卡以獲得更先進的通訊功能和更多的監控選項，可通過購買附件設備智能卡盒實現智能選配卡的安裝。
