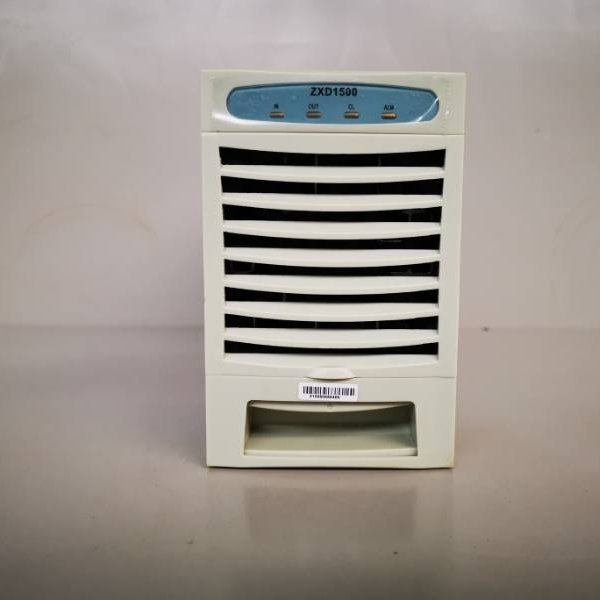

ZXD1500(V4.0)中興通信電源模塊
編輯：本站原創 發布日期：2023-02-08
ZXD1500中興開關整流器是中興通訊公司自主開發的通信電源用開關整流器之一。它采用220V單相交流輸入，額定直流輸48V/30A。ZXD1500整流器可以方便地組成300A以下的小型供電系統。ZXD1500整流器一般組合到通信電源系統（如ZX合電源系統）中使用，也可單獨使用。ZXD1500中興開關整流器特點介紹采用有源功率因數校正技術，明顯地減小對電網的污染。電磁兼容符合相關的國際標準。輸入電壓范圍寬，更適用于電網電壓波動較大的地區使用。較寬的工作溫度范圍，在-5℃~+45℃的溫度范圍內可以全額輸出功率。緊湊型設計，功率密達540mW/cm3。具有熱插拔功能。體積小，重量輕。
輸入方式單相三線制(L/N/PE)
輸入電壓額定電壓:220VAc，
波動范圍:80VAc~300VAc輸入頻率額定頻率:50Hz，
波動范圍:45Hz~65Hz
輸入電流不大于10A(RMS)(交流輸入電壓為220Vac時)
浪涌電流在額定輸入條件下，啟動沖擊電流不大于額定工作狀態輸入電流峰值的150%（由EMI電容引考慮)
效率≥90%
輸入功率因數≥0.99
輸出功率額定輸出:1500W，max輸出:1800W
輸出電壓額定輸出:48VDC穩壓精度≤±0.6%
電話衡重雜音≤0.5mV
寬頻雜音電壓50mV(3.4kHz~150kHz)≤20mV(0.15MHz~30MHz）
輸出功率
額定輸出:1500W，max輸出:1800W輸出電壓額定輸出:48VDC穩壓精度≤±0.6%電話衡重雜音≤0.5mV寬頻雜音電壓50mV(3.4kHz~150kHz)≤20mV(0.15MHz~30MHz）
離散頻率雜音電壓≤5mV(3.4kHz~150kHz)≤3mV(150kHz~200kHz)≤2mV(200kHz~500kHz)≤1mV(0.5MHz~30MHz)
峰-峰值雜音電壓≤150mV(20MHz帶寬）
模塊間均流能力大和小者相差1.5A以下(10%負載以上)
絕緣強度輸入對輸出:3000VAC輸入對機殼:1500VAC輸出對機殼:500VAC
漏電流小于1.5mA(220VAC輸入)
標準符合GB4943-1995的要求符合
平均故障間隔時間MTBF≥100000小時
冷卻方式強迫風冷的冷卻方式（整流器內部有直流風扇，風流量為42CFM)
工作溫度-5℃~+45℃
存儲溫度-40℃~+70℃
相對濕度10%~90%(無凝露)
外形尺寸高×寬×深:134mm×87mm×290mm（不計一體化插座)
執行標準YD/T731-2002通信用高頻開關整流器
