EAU01智能交流配電監控模塊安裝及配置參數
編輯：本站原創 發布日期：2022-01-12
一、安裝
如果 EAU01 需要安裝在機柜面板上，則其最小開口尺寸為：118mm×58mm。EAU01 可以安裝在寬度為 35mm 的 DIN 導軌上。
安裝方向
EAU01 固定在水平導軌或者水平安裝面上時，沒有安裝方向的限制。但是，如果 EAU01 固定在豎直或傾斜的導軌上時， 可以采用圖 1 的前 3 種安裝方向，禁止采用第 4 種安裝方向。安裝方向示意圖如下圖所示。
圖 1 正確和錯誤的安裝方向示意圖
安裝步驟
1）將 EAU01底部的卡扣拔出，如下圖所示。
圖 2 安裝在導軌上的EAU01
2）將 EAU01掛到 DIN 導軌上。
3）將卡扣推回原位，鎖住 EAU01。
4）將 EAU01兩端用卡擋件固定，避免左右滑動。
接線
取下主機，捏住 EAU01 主機，用力按壓主機背面三角形標識處，再向上拉，即可取下主機，如下圖所示。
圖 3 取下主機
取下主機，EAU01 拆分為主機和底座兩部分，如下兩圖所示。
圖 4 EAU01主機
圖 5 EAU01底座
端子接口定義
EAU01 配電模塊接線直接擰緊到 EAU01 的底板，更換可不換底板，更換 EAU01 不需重新接線，僅更換 EAU01 主機， 維護十分方便。端子排列如下圖所示，端子接線說明見下表。

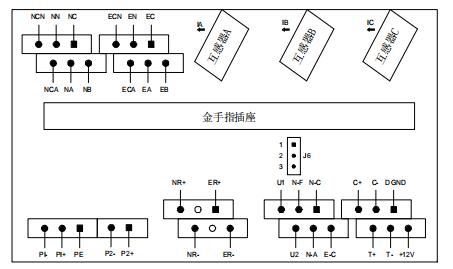

圖 6 底座鏈接端子圖
|
端口分類
|
端子名稱
|
接線說明
|
安規類型
|
|
保護地
|
PE
|
保護地
|
保護地
|
|
電源輸入 1
|
P1＋
|
電源輸入 1 正極
|
高壓端口
|
|
P1－
|
電源輸入 1 負極
|
||
|
電源輸入 2
|
P2＋
|
電源輸入 2 正極
|
|
|
P2－
|
電源輸入 2 負極
|
||
|
Normal 交流輸入電壓
|
NA
|
Normal 交流支路 A 相
|
|
|
NB
|
Normal 交流支路 B 相
|
||
|
NC
|
Normal 交流支路 C 相
|
||
|
NN
|
Normal 交流支路中線
|
||
|
Emergency 交流輸入電壓
|
EA
|
Emergency 交流支路 A 相
|
|
|
EB
|
Emergency 交流支路 B 相
|
||
|
EC
|
Emergency 交流支路 C 相
|
||
|
EN
|
Emergency 交流支路中線
|
||
|
Normal 接觸器控制端
(高壓吸合－低壓保持)
|
NR+
|
Normal 接觸器線圈正端
|
|
|
NR-
|
Normal 接觸器線圈負端
|
||
|
Emergency 接觸器控制端
(高壓吸合－低壓保持)
|
ER+
|
Emergency 接觸器線圈正端
|
|
|
ER-
|
Emergency 接觸器線圈負端
|
||
|
備用
|
NCA
|
備用，不可外接高壓
|
|
|
NCN
|
備用，不可外接高壓
|
||
|
備用
|
ECA
|
備用，不可外接高壓
|
|
|
ECN
|
備用，不可外接高壓
|
||
|
電流輸入
|
IA
|
A 相電流輸入
|
|
|
IB
|
B 相電流輸入
|
||
|
IC
|
C 相電流輸入
|
||
|
電源輸出
|
DGND
|
12V 電源負或開關量公共端
|
SELV 端口
|
|
＋12V
|
12V 電源正
|
||
|
開關量
|
N-C
|
Normal 接觸器輔助觸點一端
|
|
|
E-C
|
Emergency 接觸器輔助觸點一端
|
||
|
N-F
|
人工模式檢測點 1
|
||
|
N-A
|
人工模式檢測點 2
|
||
|
U1
|
用戶告警觸點 1 或者 SPD 告警點一端
|
||
|
U2
|
用戶告警觸點 2 或者 ACDL 告警點一端
|
||
|
CAN
|
C+
|
CAN 通信口正極
|
SELV 端口
|
|
C-
|
CAN 通信口負極
|
||
|
RS485
|
T+
|
RS485 通信口正極
|
|
|
T-
|
RS485 通信口負極
|
||
|
跳線端子
|
J6
|
用跳線帽連接 2、3 腳，可以增加 CAN 線的匹配電阻
|
注意
嚴禁將安規定義隔離的交流電和直流電混合接入。
二、參數設置
通過上級監控模塊可設置 EAU01 的運行參數如下表所示。
|
序號
|
信號名稱
|
參數范圍
|
備注
|
|
1
|
電壓運行模式
|
線電壓或相電壓
|
0：線電壓 1：相電壓。默認為 0
|
|
2
|
相數
|
三相或單相
|
0：三相 1：?jiǎn)蜗唷?/span>默認：0
|
|
3
|
相電壓過壓閾值
|
220 V～289V
|
默認值 252V
|
|
4
|
相電壓欠壓閾值
|
0 V～220V
|
默認值 186V
|
|
5
|
相電壓回差
|
5 V～50V
|
默認值 10V
|
|
6
|
線電壓過壓閾值
|
380 V～500 V
|
默認值 437V
|
|
7
|
線電壓欠壓閾值
|
0～380V
|
默認值 323V
|
|
8
|
線電壓回差
|
5 V～50V
|
默認值 17V
|
|
9
|
電流變比
|
0～1000
|
前級互感器變比。默認為 1
|
|
10
|
切換延遲時間
|
3s～600s
|
默認為 5s
|
|
11
|
電壓濾波時間
|
1s～60s
|
默認為 3s
|
表 1 運行參數列表
|
序號
|
信號名稱
|
參數范圍
|
備注
|
|
12
|
N-A 斷路器告警點屬性
|
常閉或常開
|
0：常閉 1：常開。默認為 0
|
|
13
|
U1 告警點屬性
|
常閉或常開
|
0：常閉 1：常開。默認為 0
|
|
14
|
U2 告警點屬性
|
常閉或常開
|
0：常閉 1：常開。默認為 0
|
|
15
|
控制模式
|
默認為高壓吸合 –低壓保持
|
0：高壓吸合－低壓保持。默認為 0
|
|
16
|
高壓吸合時間
|
1ms～5000ms
|
默認為 500ms
|
|
17
|
接觸器狀態檢查延遲時間
|
1ms～5000ms
|
默認為 1000ms
|
|
18
|
系統上電穩定時間
|
1ms～20000ms
|
默認為 1000ms
|
|
19
|
相電壓缺相閥值
|
1 V～50V
|
默認值 28V
|
|
20
|
線電壓缺相閥值
|
1 V～86V
|
默認值 50V
|
|
21
|
相電壓不平衡閥值
|
1 V～50V
|
默認值 28V
|
|
22
|
線電壓不平衡閥值
|
1 V～86V
|
默認值 50V
|
|
23
|
系統電流不平衡閥值
|
1A～100A
|
默認值 5A
|
