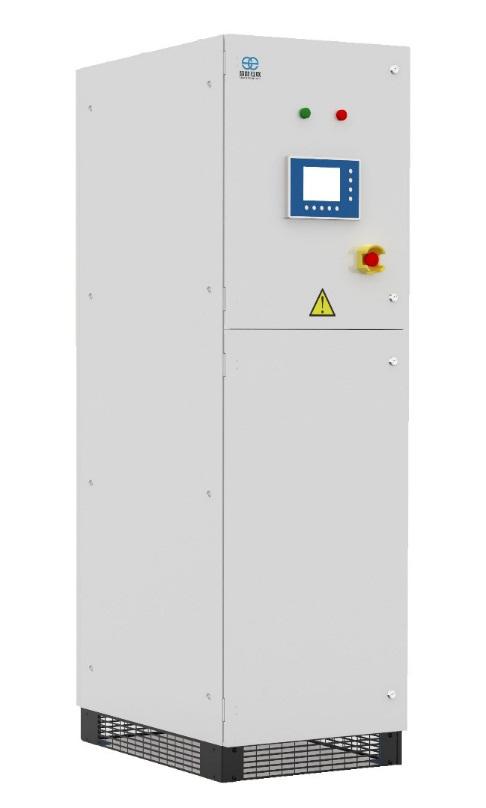

GSST-3系列塔式靜止無功發生器（SVG）使用全新升級的第三代數控技術和行業領先的T型三電平拓撲技術，針對電網系統中無功功率進行動態精確補償，瞬時響應時間小于50us，全響應時間僅小于10ms，避免了過補和欠補的發生，是目前無功功率調節領域內的最佳解決方案。

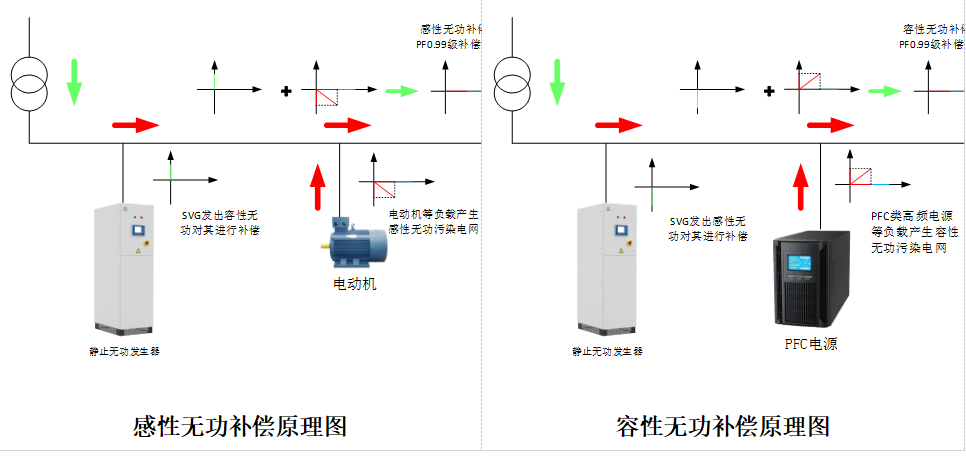

塔式靜止無功發生器（SVG）工作原理

靜止無功發生器并聯在電網系統中，通過外接CT實時檢測電網中負載電流，利用DSP/FPGA/CPLD芯片，配合最新的快速諧波提取技術，迅速分析出負載電流的無功含量，然后根據設置值來產生PWM 脈沖，驅動由T型三電平IGBT模塊組成的雙向變換器，產生滿足電網要求的無功補償電流，電網的功率因數可到達0.99，最終實現對無功電流的動態精確補償。

GSST-3系列塔式靜止無功發生器特點

工業機型采用高環境適應性的塔式結構，適合運行環境惡劣的工業場合；

工業機型內部設有獨立風道和獨立的單板倉，保證機器的穩定運行；

感性無功、容性無功可全范圍瞬時補償，并同時解決三相不平衡問題；

毫秒級負載動態響應，精確的無功補償功能；

豐富的功能性選件，工業機型最高可達IP43級防護；

GSST-3系列塔式SVG參數表
