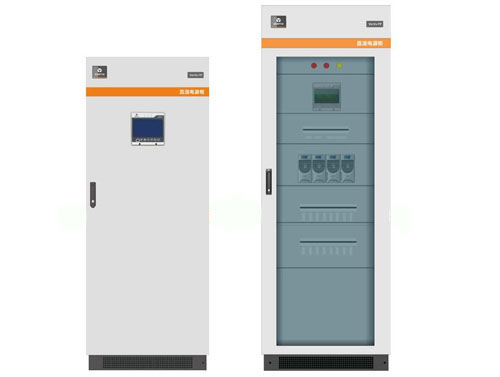

維諦Vertiv FP40RM系列電力直流電源系統
編輯：本站原創 發布日期：2021-01-18
維諦直流屏產品簡介
Vertiv FP40RM系列電力直流電源系統(直流屏、一體化電源)是維諦技術公司（原艾默生網絡）集多年開發和運行經驗,采用DSP控制技術,為滿足變電站高壓斷路器操作和控制保護等設備供電需求而設計的不間斷電源系統。該系統主要由整流模塊、監控模塊、絕緣監測、電池檢測、交/直流配電單元等組成,具有高可靠、智能化、高防護能力、可靈活選配定制等特點。維諦電力操作電源包括如下系列FP40RM-X1/ESI150T110-IC、FP40RM-X1/ESI100T110-IC、FP40RM-X1/ESI65T110-IC、FP40RM-X1/ESI40T110、FP40RM-X1/ESI100T110、FP40RM-X1/ESI65T110、FP40RM-X1/ESI150T220-IC、FP40RM-X1/ESI100T220-IC、FP40RM-X1/ESI65T220-IC、FP40RM-X2/ESI40T220、FP40RM-X1/ESI100T220、FP40RM-X1/ESI65T220、FP40RM-X1/ESI100S220-IC、FP40RM-X1/ESI65S220-IC、FP40RM-X1/ESC100T220-IC、FP40RM-X1/ESC65T220-IC、FP40RM-X2/ESI40T220-IC等系列.
應用場景
電網1000kV、750kV、500kV、330kV、220Kv、110kV變電站
10KV、20KV、35KV石化、軌道交通、冶金、水泥、煤礦用戶變電站
火電、核電發電機組及變電站
光伏、風電、水電、垃圾發電廠等變電站
維諦直流屏系統產品特點
高可靠
·寬電壓輸入范圍,可適應多種電網標準
·超寬工作溫度范圍-40~+65℃,環境適應能力強
智能化
·具備完善的蓄電池管理功能,可全面適應VRLA開口、鎳鎘電池充電
·全圖形化彩色高分辨率LCD顯示,觸摸屏操作
·具有以太網口、軟硬件對時功能,CDT、MODBUS、EC61850等多種后臺協議可選
豐富的工業環境應用屬性
·高防護等級,可達IP42
·可提供防塵防潮,防凝露,防腐蝕等多種防護措施
·可提供符合IEC60146-1-1,CE要求設計
·可提供高可靠自然冷散熱、維護插座、柜內照明模擬母線等設計
維諦電力直流電源系統產品配置（220Vdc系統）
配置 FP40RM-X1/X2 FP40RM-X3/X4
|
系統滿容量
|
220Vdc/60A
|
|||
|
充電模塊
|
n×10A或nx5A(注:n=2～6；ER22010/T，ER22010TN(自冷)/ER22005T可選)
|
|||
|
監控模塊
|
EMU01MC
|
|||
|
交流配電
|
輸入
|
兩路交流自動切換-接觸器(注:ATS可選)
|
||
|
輸出
|
3×單相10A+1X三相10A(注:供用戶自用)
|
|||
|
交流防雷
|
C級
|
|||
|
直流配電（注：采用Vertiv斷路器）
|
控制回路:6×10A+6×20A
/合閘回路6×32A+6×50A
|
控制回路:6×10A
/合閘回路:6×20A
|
控制回路:
6X10A+6×20A
/合閘回路6×32A+6×50A
|
控制回路:6×10A
/合閘回路:6×20A
|
|
絕緣監測
|
EGU02MC-母線及支路巡檢
|
|||
|
降壓硅鏈
|
0～35V/20～40A
|
|||
|
防護等級
|
IP31
|
IP31（注：IP42可選）
|
||
|
柜體尺寸
|
800(寬)×600(深)×2260(高,含楣頭260)
|
800(寬)×600(深)×2000(高)
|
||
|
柜體顏色
|
RAL7035(注:其他顏色可定制)
|
|||
|
重量
|
≤200(不含模塊)
|
|||
|
預留空間
|
無
|
電池倉(注:≤100Ah）
|
無
|
電池倉(注:≤100Ah）
|
|
前門
|
玻璃門
|
金屬門
|
||
|
其他可選件
|
1、電池檢測儀；2、溫度傳感器；3、表計
|
1、電池檢測儀；2、溫度傳感器；3表計；4、加熱除溫裝置；5、柜頂風扇
|
||
|
備注
|
柜型X5:無電池倉；柜型X6:有電池倉
|
柜型X7:無電池倉；柜型X8:有電池倉
|
||
維諦電力直流電源系統產品配置（110Vdc系統）
配置 FP40RM-X5/X6 FP40RM-X7/X8
|
系統滿容量
|
110Vdc/60A
|
|||
|
充電模塊
|
n×20A或nx10A(注:n=2～6；ER11020/T，ER11020TN(自冷)/ER11010T可選)
|
|||
|
監控模塊
|
EMU01MC
|
|||
|
交流配電
|
輸入
|
兩路交流自動切換-接觸器(注:ATS可選)
|
||
|
輸出
|
3×單相10A+1X三相10A(注:供用戶自用)
|
|||
|
交流防雷
|
C級
|
|||
|
直流配電（注：采用Vertiv斷路器）
|
控制回路:6×10A+6×20A
/合閘回路6×32A+6×50A
|
控制回路:6×10A
/合閘回路:6×20A
|
控制回路:
6X10A+6×20A
/合閘回路6×32A+6×50A
|
控制回路:6×10A
/合閘回路:6×20A
|
|
絕緣監測
|
EGU02MC-母線及支路巡檢
|
|||
|
降壓硅鏈
|
0～20V/20～40A
|
|||
|
防護等級
|
IP31
|
IP31（注：IP42可選）
|
||
|
柜體尺寸
|
800(寬)×600(深)×2260(高,含楣頭260)
|
800(寬)×600(深)×2000(高)
|
||
|
柜體顏色
|
RAL7035(注:其他顏色可定制)
|
|||
|
重量
|
≤200(不含模塊)
|
|||
|
預留空間
|
無
|
電池倉(注:≤100Ah）
|
無
|
電池倉(注:≤100Ah）
|
|
前門
|
玻璃門
|
金屬門
|
||
|
其他可選件
|
1、電池檢測儀；2、溫度傳感器；3、表計
|
1、電池檢測儀；2、溫度傳感器；3表計；4、加熱除溫裝置；5、柜頂風扇
|
||
|
備注
|
柜型X5:無電池倉；柜型X6:有電池倉
|
柜型X7:無電池倉；柜型X8:有電池倉
|
||
維諦直流屏電氣參數
電源系統
|
性能參數
|
描述
|
|
輸入電壓范圍
|
323～475Vac，260～530Vac
|
|
輸入頻率
|
45～65HZ
|
|
功率因數
|
≥0.93，≥0.99 ①
|
|
THDi
|
<30%，<3% ①
|
|
輸出電壓范圍
|
176～320Vdc
|
|
穩壓精度
|
≤±0.5%
|
|
穩流精度
|
≤±0.5%
|
|
紋波系數
|
≤0.5%
|
|
均流不平衡度
|
≤±3%
|
|
系統效率
|
≥93%，≥96% ②
|
|
噪聲
|
<55dB
|
|
工作溫度
|
-40～+65℃+（45℃不降額）
|
|
存諸溫度
|
-40～+70℃
|
|
相對濕度
|
≥95%RH（無凝露）
|
|
海拔高度
|
≤2000m（超過需降額使用）
|
注：
① ER22020/T的參數 ②為ER22010/T的參數
配套直流屏整流模塊技術參數
特性 ER22010/T ER22005T ER11020/T ER11010T ER22010TN ER11020TN
|
輸入電壓
|
323～475Vac
|
323～456Vac
|
||||
|
輸出電壓
|
176～320Vac
|
88～160Vac
|
198～286Vac
|
99～143Vac
|
||
|
額定電流
|
10A
|
5A
|
20A
|
10A
|
10A
|
20A
|
|
效率
|
≥93%
|
≥96%
|
||||
|
安規
|
EN60950-1(CEmarked)
|
|||||
|
EMC
|
發射：EN61000-6-4:2007(CE& RE CLASS A),抗擾度：EN61000-6-2:2005
|
|||||
|
MTBF
|
>400，000h（25℃）
|
>600,000h（25℃）
|
||||
|
散熱方式
|
風冷
|
自冷
|
||||
配套直流屏監控模塊
|
特性
|
EMU01MC
|
|
工作電壓
|
80～320Vdc
|
|
LCD屏幕參數
|
7英寸
|
|
USB接口
|
2個
|
|
遠程通信接口
|
RS232/RS485各1個
|
|
以太網口
|
1個
|
|
后臺協議類型
|
CDT,Modbus
|
|
告警干接點
|
7對（容量：3A/30Vdc）
|
|
安規
|
EN60950-1(EC marked)
|
|
EMC
|
發射：EN61000-6-4:2007(CE& RE CLASS A),抗擾度：EN61000-6-2:2005
|
|
重要功能
|
采集交流、直流電壓、電流、溫度、絕緣母線及支路電壓、電阻、交流竄入電壓，饋出回路跳閘等；IRIG-B 對時功能； 接入 DC/DC，DC/AC，電池單體檢測，溫度檢測等下級設備
|
