PMJ05J絕緣檢測單元原理圖及接線說明
編輯：本站原創 發布日期：2021-01-13

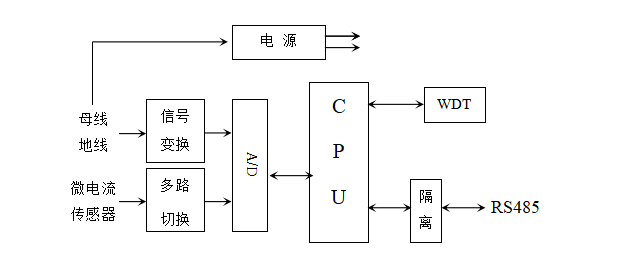

PMJ05J基本原理框圖
PMJ05J單元原理框圖

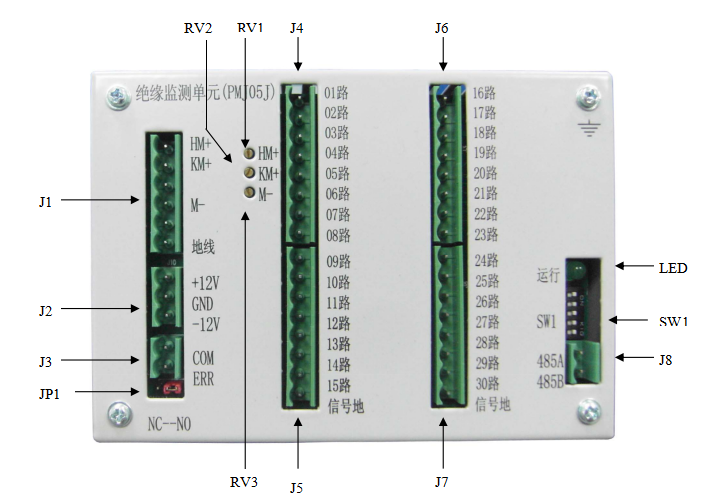

PMJ05J接口說明
PMJ05J接口單元說明
|
接口序號
|
接口定義
|
接口說明
|
|
J1
|
母線輸入
|
1- 243V正，2- 220V正，3-DC220V電源正，4-243V負，5-DC220V電源負，6-大地
|
|
J2
|
傳感器電源輸出
|
1- +12V，2- 地線，3- -12V
|
|
J3
|
故障輸出
|
空接點（常開、常閉可選擇）
|
|
JP1
|
輸出方式選擇
|
選擇常開、常閉輸出
|
|
J4
|
傳感器輸入
|
1-8 ：01-08路輸入
|
|
J5
|
傳感器輸入
|
1-7 ：09-15路輸入，8：信號地
|
|
J6
|
傳感器輸入
|
1-8 ：16-23路輸入
|
|
J7
|
傳感器輸入
|
1-7 ：24-30路輸入，8：信號地
|
|
LED
|
指示燈
|
工作指示燈（閃爍工作正常）
|
|
J8
|
RS485
|
1—485A ， 2—485B
（用屏蔽線或雙絞線）
|
|
SW1
|
單元設置
|
定義見下表
|
|
RV1
|
電位器
|
243V正對地測量電壓調節
|
|
RV2
|
電位器
|
220V正對測量地電壓調節
|
|
RV3
|
電位器
|
243V負對測量地電壓調節
|
注：安裝變電站直流屏絕緣監測單元時，若無合閘母線，必需將J1的1、2腳短接，即同時將控母電壓從1腳輸入。
撥碼開關SW1從上往下，序號依次為1-5。
根據系統合母路數正確設置SW1的前2位撥碼位置，但必須聲明在絕緣檢測單元上處理支路傳感器信號接線時，必需預留相應的合母設置數，而不是系統中實際合母數。例如：當系統中有7路合閘饋線回路時，應將SW1單元設置第一個撥碼設為ON，第二個撥碼設為OFF，即選擇1-10路為合母監測。那么合母01-07路支路傳感器輸入信號應接在印有“01路”-“07路”字樣的接點上，控母支路傳感器輸入信號應從印有“11路”字樣的接點開始依次接入，其中08-10路既為預留合母設置數。
