動態電壓調節器（DVR）
當電網系統遭受雷擊或者負載端有大功率設備投切時，電網電壓會出現瞬降或浪涌。導致電網中的設備誤動作甚至是停機停產，給企業帶來嚴重的經濟損失。GSDT-3系列動態電壓調節器可針對上述情況，為后端設備提供安全可靠的電能質量，避免因電網電壓的瞬降或浪涌給設備造成損壞。動態電壓調節器通過實時監測電網電壓情況，當監測到電壓出現瞬降或浪涌后，調節器能夠迅速將后端設備的供電切換到由瞬態電壓調節器供電。動態電壓調節器的關斷由軟件控制，可使切換時間控制在1毫秒以內，從而確保后端的敏感設備供電不受電壓浪涌或瞬降的影響。用戶可根據自身要求選擇超級電容或鋰電池作為后備供電能源，后備供電時間可根據后備供電能源容量決定。
GSDT-3系列動態電壓調節器特點
可靠性更高：高環境適應性的塔式結構，適合對可靠性要求很高的工業客戶；
散熱方式更合理：機柜內部設有獨立風道，配合上出風散熱方式，可有效避免機柜內部積塵；
響應時間更短：全響應時間小于1毫秒，保證供電不間斷；
直流母線電壓范圍更寬：更寬的直流母線電壓范圍給客戶帶來更多方便性，達到初始投資最優化；
運行維護更簡單：使用超級電容壽命長，維護簡單；
GSDT-3系列動態電壓調節器工作原理
|

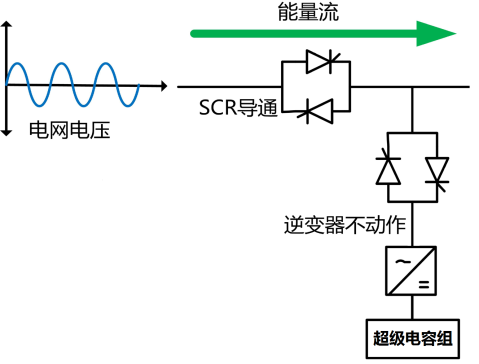

DVR并聯在系統電網中，當電網電壓正常時，供電SCR導通，電網可以直接給設備供電，雙向變換器處于待機狀態，并實時監測電網中電壓的波動情況。 |
|
|

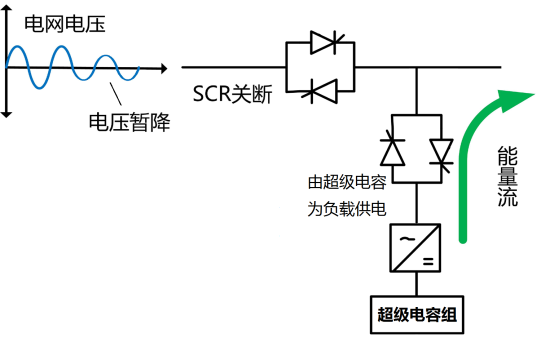

當DVR檢測到電壓異常波動的瞬間，將后端的設備切換到由超級電容或其他儲能元件提供能量，保證用電設備的正常運行不受影響。 |
|
|

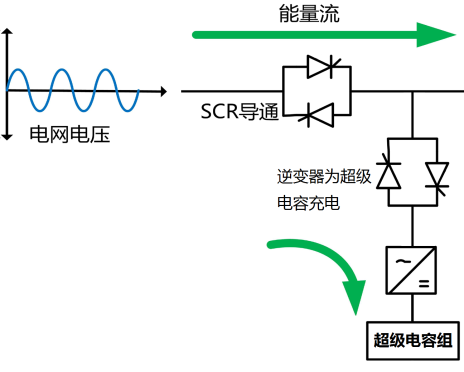

當電網電壓恢復正常，DVR判斷供電質量滿足要求后，將后端設備切換到由電網繼續供電，同時通過雙向變換器給后備儲能器件充電。 |
|
GSDT-3系列DVR技術參數表
|
系列 |
DVR200kVA系列 |
DVR300kVA系列 |
DVR600kVA系列 |
DVR900kVA系列 |
|
額定容量 |
200kVA |
300kVA |
600kVA |
900kVA |
|
額定電壓 |
380V |
|||
|
電壓范圍 |
-40%～+20%（可設置） |
|||
|
額定頻率 |
50Hz/60Hz，±10% |
|||
|
|
直流側參數 |
|||
|
直流電流 |
317A@630Vdc |
476A@630Vdc |
952A@630Vdc |
1428A@630Vdc |
|
直流工作電壓 |
400-750Vdc |
|||
|
可并聯臺數 |
4 |
|||
|
整機效率 |
≥98% |
|||
|
接線方式 |
三相四線 |
|||
|
進線方式 |
上下進線 |
|||
|
出風方式 |
下進風，上出風 |
|||
|
全響應時間 |
＜1ms |
|||
|
電壓精度 |
1% |
|||
|
暫降補償能力 |
100% |
|||
|
過載能力 |
過載125%，可最少持續10分鐘；過載150%，可最少持續1分鐘 |
|||
|
冷卻模式 |
風冷 |
|||
|
工作溫度 |
-10℃~40℃ |
|||
|
儲存溫度 |
-40℃—70℃ |
|||
|
相對濕度 |
5%RH—95%RH, 無冷凝 |
|||
|
海拔高度 |
2000m, 2000m—4000m降額使用 |
|||
|
噪聲 |
＜68dB |
|||
|
尺寸 (寬*深*高mm) |
950*1030*1900 |
950*1030*1900 |
1800*1030*1900 |
2600*1030*1900 |
|
凈重 |
550KG |
550KG |
1100KG |
1600KG |
